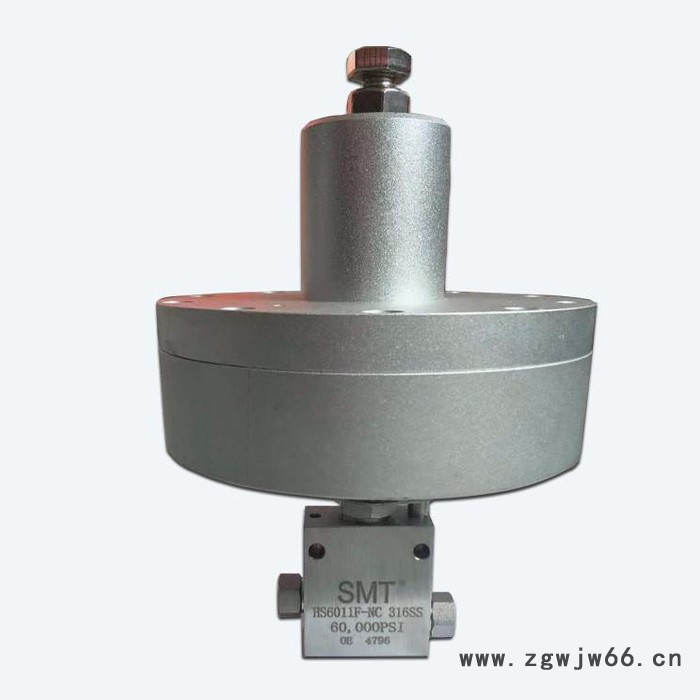

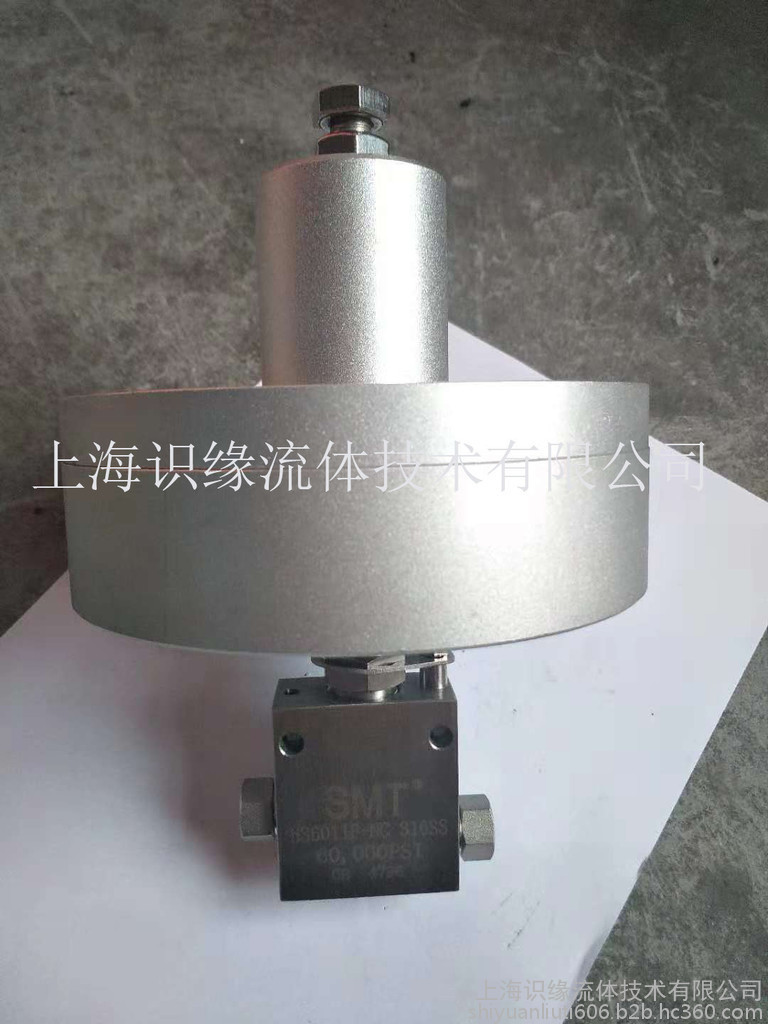

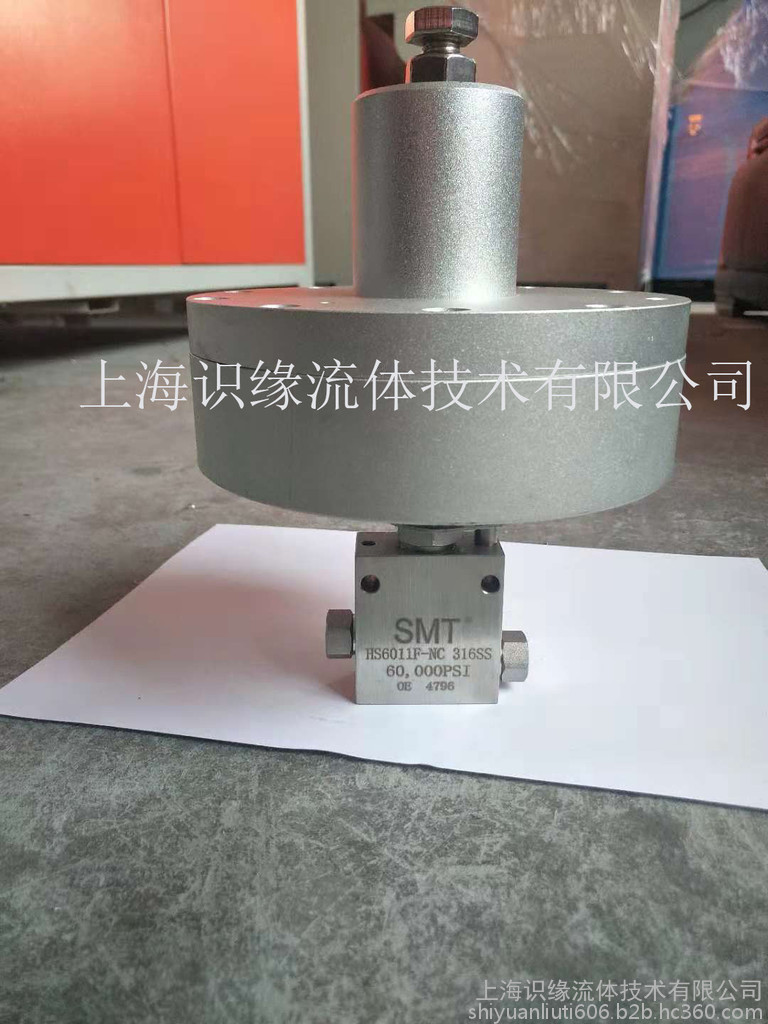

不锈钢超高压气控阀气控高压截止阀气体直通式气控针阀常闭式气控阀

产品：	浏览次数：911不锈钢超高压气控阀气控高压截止阀气体直通式气控针阀常闭式气控阀
品牌：	识缘
别名：	气控阀
材质：	不锈钢
单价：	3600.00元/个
最小起订量：	1 个
供货总量：	1200 个
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-12-18 07:59

详细信息

别名	气控阀
材质	不锈钢
工作温度	高温
公称通径	4
规格	1/4 3/8
连接形式	螺纹
流动方向	单向
密封形式	硬密封型
驱动形式	气动
适用介质	气体
形态	针式
用途	截止
压力环境	高压
品牌	SMT
型号	SH15121
加工定制	否
通道位置	直通式

空气作为动力操作高压流体的的开关，有常开，常闭，气控开闭三种型式，非旋转阀芯，工作压力可达60,000Psi(4,140Bar) 工作寿命长，可靠性高，可用于其它工作环境。高压气控阀可以通过低气压（通常小于1MPa）控制阀门开启关闭，从而实现液压或气压管路的通断。常用于自动控制或半自动控制液压或气压系统中。

迷你型气控阀

迷你型常开气控阀（Normally Open，弹簧打开/供气关闭)
阀门系列	工作压力	关闭阀座所需的大致空气压力
10-**AF2	6,000 psi	55 psi
10-**AF4	6,000 psi	55 psi
10-**AF6	6,000 psi	55 psi
30-**HF4	6,000 psi	55 psi
30-**HF6	6,000 psi	55 psi
30-**HF9	6,000 psi	55 psi

迷你型常闭气控阀（Normally Closed，供气打开/弹簧关闭)
阀门系列	工作压力	调节螺栓力矩	打开阀座所需的大致空气压力	打开全部阀座所需的大致空气压力
10-**AF4	6,000 psi	15 in.ib	55 psi	90 psi
10-**AF6	6,000 psi	15 in.ib	55 psi	90 psi
30-**HF4	6,000 psi	15 in.ib	55 psi	90 psi
30-**HF6	6,000 psi	15 in.ib	55 psi	90 psi
30-**HF9	6,000 psi	15 in.ib	55 psi	90 psi
备注：**代表手动针阀系列型号代号，有关手动针阀型号请参见高压针阀。

膜片式气控阀

常开气控阀（Normally Open，弹簧打开/供气关闭)
阀门系列	工作压力	打开阀座所需的大致空气压力
10-**AF4	10,000 psi	35 psi
10-**AF6	10,000 psi	35 psi
10-**NFA	10,000 psi	35 psi
10-**NFB	10,000 psi	35 psi
10-**NFC	10,000 psi	35 psi
15F-**NFA	15,000 psi	85 psi
15F-**NFB	15,000 psi	85 psi
15F-**NFC	10,000 psi	100 psi
15F-**NFD	10,000 psi	100 psi
20-**LF4	20,000 psi	60 psi
20-**LF6	15,000 psi	85 psi
20-**LF9	10,000 psi	100 psi
30-**HF4	30,000 psi	60 psi
30-**HF6	30,000 psi	85 psi
30-**HF9	30,000 psi	85 psi
40-**HF9	30,000 psi	85 psi
60-**HF4	60,000 psi	70 psi
60-**HF6	60,000 psi	70 psi
60-**HF9	60,000 psi	70 psi

常闭气控阀（Normally Closed，供气打开/弹簧关闭)
阀门系列	工作压力	调节螺栓力矩	打开阀座所需的大致空气压力	打开全部阀座所需的大致空气压力
10-**AF4	10,000 psi	20 in.lb	30 psi	45 psi
10-**AF6	10,000 psi	20 in.lb	30 psi	45 psi
10-**NFA	10,000 psi	20 in.lb	30 psi	45 psi
10-**NFB	10,000 psi	20 in.lb	30 psi	45 psi
10-**NFC	10,000 psi	20 in.lb	30 psi	45 psi
15F-**NFA	15,000 psi	60 in.lb	80 psi	100 psi
15F-**NFB	15,000 psi	60 in.lb	80 psi	100 psi
15F-**NFC	10,000 psi	75 in.lb	95 psi	100 psi
15F-**NFD	10,000 psi	75 in.lb	95 psi	100 psi
20-**LF4	20,000 psi	40 in.lb	55 psi	90 psi
20-**LF6	15,000 psi	60 in.lb	80 psi	100 psi
20-**LF9	10,000 psi	75 in.lb	95 psi	100 psi
30-**HF4	30,000 psi	40 in.lb	55 psi	75 psi
30-**HF6	30,000 psi	60 in.lb	80 psi	100 psi
30-**HF9	30,000 psi	60 in.lb	80 psi	100 psi
40-**HF9	30,000 psi	60 in.lb	80 psi	100 psi
60-**HF4	60,000 psi	50 in.lb	65 psi	85 psi
60-**HF6	60,000 psi	50 in.lb	65 psi	85 psi
60-**HF9	60,000 psi	50 in.lb	65 psi	85 psi
备注：**代表手动针阀系列型号代号，有关手动针阀型号请参见高压针阀。

中载型/重载型/超重载型气控阀

中载型/重载型/超重载型常闭气控阀（Normally Closed，供气打开/弹簧关闭)
中载型
阀门系列	工作压力	节流口通直径 (通径)	最小调节螺栓力矩	打开阀座所需的大致空气压力	打开全部阀座所需的大致空气压力	型号后缀
10-**AF4	10,000 psi	1/8"	25 in.lb	30 psi	40 psi	MPO-NC
10-**AF6	10,000 psi	1/8"	25 in.lb	30 psi	40 psi	MPO-NC
15F-**NFA	15,000 psi	13/64"	45 in.lb	55 psi	75 psi	MPO-NC
15F-**NFB	15,000 psi	13/64"	45 in.lb	55 psi	75 psi	MPO-NC
15F-**NFC	10,000 psi	5/16"	55 in.lb	70 psi	95 psi	MPO-NC
15F-**NFD	10,000 psi	5/16"	55 in.lb	70 psi	95 psi	MPO-NC
20-**LF4	20,000 psi	1/8"	50 in.lb	70 psi	95 psi	MPO-NC
20-**LF6	15,000 psi	13/64"	55 in.lb	70 psi	95 psi	MPO-NC
20-**LF9	10,000 psi	5/16"	55 in.lb	70 psi	95 psi	MPO-NC
30-**HF4	30,000 psi	3/32"	50 in.lb	60 psi	75 psi	MPO-NC
30-**HF6	30,000 psi	1/8"	55 in.lb	60 psi	75 psi	MPO-NC
30-**HF9	30,000 psi	1/8"	55 in.lb	60 psi	75 psi	MPO-NC
60-**HF4	60,000 psi	1/16"	50 in.lb	50 psi	65 psi	MPO-NC
60-**HF6	60,000 psi	1/16"	50 in.lb	50 psi	65 psi	MPO-NC
60-**HF9	60,000 psi	1/16"	50 in.lb	50 psi	65 psi	MPO-NC
重载型
15F-**NFC	15,000 psi	5/16"	85 in.lb	60 psi	75 psi	HPO-NC
15F-**NFD	15,000 psi	5/18"	85 in.lb	60 psi	75 psi	HPO-NC
20-**LF4	20,000 psi	1/8"	55 in.lb	35 psi	50 psi	HPO-NC
20-**LF6	20,000 psi	13/64"	60 in.lb	35 psi	50 psi	HPO-NC
20-**LF9	16,000 psi	5/16"	85 in.lb	60 psi	75 psi	HPO-NC
20-**LF12	9,000 psi	7/18"	85 in.lb	60 psi	75 psi	HPO-NC
20-**LF16	6,000 psi	9/16"	85 in.lb	60 psi	75 psi	HPO-NC
30-**HF4	30,000 psi	3/32"	50 in.lb	30 psi	40 psi	HPO-NC
30-**HF6	30,000 psi	1/8"	55 in.lb	30 psi	40 psi	HPO-NC
30-**HF9	30,000 psi	1/8"	55 in.lb	30 psi	40 psi	HPO-NC
60-**HF4	60,000 psi	1/16"	50 in.lb	25 psi	35 psi	HPO-NC
60-**HF6	60,000 psi	1/16"	50 in.lb	25 psi	35 psi	HPO-NC
60-**HF9	60,000 psi	1/16"	50 in.lb	25 psi	35 psi	HPO-NC
超重载型
20-**LF12	20,000 psi	7/16"	60 in.lb	35 psi	60 psi	EHPO-NC
10-**NFF	10,000 psi	11/16"	75 in.lb	45 psi	70 psi	EHPO-NC
10-**NFH	10,000 psi	11/16"	75 in.lb	45 psi	70 psi	EHPO-NC
10-**LF16	10,000 psi	11/16"	75 in.lb	45 psi	70 psi	EHPO-NC
20-**LF16	20,000 psi	9/16"	95 in.lb	55 psi	95 psi	EHPO-NC
30-**LF16	30,000 psi	7/16"	90 in.lb	50 psi	85 psi	EHPO-NC

中载型/重载型/超重载型常开气控阀（Normally Open，弹簧打开/供气关闭)
中载型
阀门系列	工作压力	节流口直径 (通径)	打开阀座所需的大致空气压力	型号后缀
10-**AF4	10,000 psi	1/8"	35 psi	MPO-NO
10-**AF6	10,000 psi	1/8"	35 psi	MPO-NO
15F-**NFA	15,000 psi	13/64"	75 psi	MPO-NO
15F-**NFB	15,000 psi	13/64"	75 psi	MPO-NO
15F-**NFC	10,000 psi	5/16"	100 psi	MPO-NO
15F-**NFD	10,000 psi	5/16"	100 psi	MPO-NO
20-**LF4	20,000 psi	1/8"	95 psi	MPO-NO
20-**LF6	20,000 psi	13/64"	100 psi	MPO-NO
20-**LF9	10,000 psi	5/16"	100 psi	MPO-NO
20-**LF12	6,000 psi	7/16"	100 psi	MPO-NO
30-**HF4	30,000 psi	3/32"	60 psi	MPO-NO
30-**HF6	30,000 psi	1/8"	60 psi	MPO-NO
30-**HF9	30,000 psi	1/8"	60 psi	MPO-NO
60-**HF4	60,000 psi	1/16"	55 psi	MPO-NO
60-**HF6	60,000 psi	1/16"	55 psi	MPO-NO
60-**HF9	60,000 psi	1/16"	55 psi	MPO-NO
重载型
15F-**NFC	15,000 psi	5/16"	75 psi	HPO-NO
15F-**NFD	15,000 psi	5/16"	75 psi	HPO-NO
20-**LF4	20,000 psi	1/8"	55 psi	HPO-NO
20-**LF6	20,000 psi	13/64"	55 psi	HPO-NO
20-**LF9	20,000 psi	5/16"	95 psi	HPO-NO
20-**LF12	13,000 psi	7/16"	100 psi	HPO-NO
20-**LF16	8,800 psi	9/16"	100 psi	HPO-NO
30-**HF4	30,000 psi	3/32"	35 psi	HPO-NO
30-**HF6	30,000 psi	1/8"	35 psi	HPO-NO
30-**HF9	30,000 psi	1/8"	35 psi	HPO-NO
60-**HF4	60,000 psi	1/16"	30 psi	HPO-NO
60-**HF6	60,000 psi	1/16"	30 psi	HPO-NO
60-**HF9	60,000 psi	1/16"	30 psi	HPO-NO
超重载型
20-**LF12	20,000 psi	7/16"	55 psi	EHPO-NO
10-**NFF	10,000 psi	11/16"	45 psi	EHPO-NO
10-**NFH	10,000 psi	11/16"	45 psi	EHPO-NO
10-**LF16	10,000 psi	11/16"	45 psi	EHPO-NO
20-**LF16	20,000 psi	9/16"	55 psi	EHPO-NO
30-**LF16	30,000 psi	7/16"	50 psi	EHPO-NO
备注：**代表手动针阀系列型号代号，有关手动针阀型号请参见高压针阀。

远程控制气控阀

远程控制常开气控阀（Normally Open，弹簧打开/供气关闭)
阀门系列	工作压力	打开阀座所需的大致空气压力	节流孔直径（通径）	连接形式	钢管规格
阀门系列	工作压力	打开阀座所需的大致空气压力	节流孔直径（通径）	连接形式	外径	内径
D10R12LF9R	10,000 psi	60 psi	1/4"	LF9	9/16"	5/16"
D20R12LF9R	20,000 psi	75 psi	1/4"	LF9	9/16"	5/16"
D30R12HF4R	30,000 psi	65 psi	1/8"	HF4	1/4"	0.083"
D30R12HF6R	30,000 psi	65 psi	1/8"	HF6	3/8"	1/8"
D30R12HF9R	30,000 psi	65 psi	1/8"	HF9	9/16"	3/16"
D10R12HF9R	10,000 psi	60 psi	1/4"	HF9	9/16"	5/16"
D60R12HF4R	60,000 psi	55 psi	1/16"	HF4	1/4"	1/16"
D60R12HF6R	60,000 psi	55 psi	1/16"	HF6	3/8"	1/8"
D60R12HF9R	60,000 psi	55 psi	1/16"	HF9	9/16"	3/16"
D100R12XF4R	100,000 psi	90 psi	1/16"	XF4	1/4"	1/16"
D100R12XF6R	100,000 psi	90 psi	1/16"	XF6	3/8"	1/16"

远程控制常闭气控阀（Normally Closed，供气打开/弹簧关闭)
阀门系列	工作压力	螺紧螺母力矩	打开阀座所需的大致空气压力	打开全部阀座所需的大致空气压力	节流口直径 (通径)	连接形式	钢管规格
阀门系列	工作压力	螺紧螺母力矩	打开阀座所需的大致空气压力	打开全部阀座所需的大致空气压力	节流口直径 (通径)	连接形式	外径	内径
S10R12LF9R	10,000 psi	20 ft.ib.	55 psi	90 psi	1/4"	LF9	9/16"	5/16"
S20R12LF9R	20,000 psi	40 ft.ib.	70 psi	75 psi	1/4"	LF9	9/16"	5/16"
S30R12HF4R	30,000 psi	20 ft.ib.	60 psi	75 psi	1/8"	HF4	1/4"	0.083"
S30R12HF6R	30,000 psi	20 ft.ib.	60 psi	75 psi	1/8"	HF6	3/8"	1/8"
S30R12HF9R	30,000 psi	20 ft.ib.	60 psi	75 psi	1/8"	HF9	9/16"	3/16"
S10R12HF9R	10,000 psi	20 ft.ib.	55 psi	90 psi	1/4"	HF9	9/16"	5/16"
S60R12HF4R	60,000 psi	20 ft.ib.	50 psi	65 psi	1/16"	HF4	1/4"	1/16"
S60R12HF6R	60,000 psi	20 ft.ib.	50 psi	65 psi	1/16"	HF6	3/8"	1/8"
S60R12HF9R	60,000 psi	20 ft.ib.	50 psi	65 psi	1/16"	HF9	9/16"	3/16"
S100R12XF4R	100,000 psi	30 ft.ib.	85 psi	100 psi	1/16"	XF4	1/4"	1/16"
S100R12XF6R	100,000 psi	30 ft.ib.	85 psi	100 psi	1/16"	XF6	3/8"	1/16"
