| 高度 | 40 |
|---|---|
| 内径 | 24 |
| 外径 | 32 |
| 用途 | 通用 |
| 重量 | 0.4 |
| 样品或现货 | 现货 |
| 使用特性 | 高温 |
| 载荷方向 | 径向止推 |
| 品牌 | GSB |
| 型号 | FZH |
| 加工定制 | 是 |
| 承载机理 | 固体摩擦 |
| 润滑剂 | 固体润滑 |
| 油润滑方法 | 滴油润滑 |
| 润滑状态 | 流体膜润滑 |
| 轴瓦材料 | 铜基合金 |

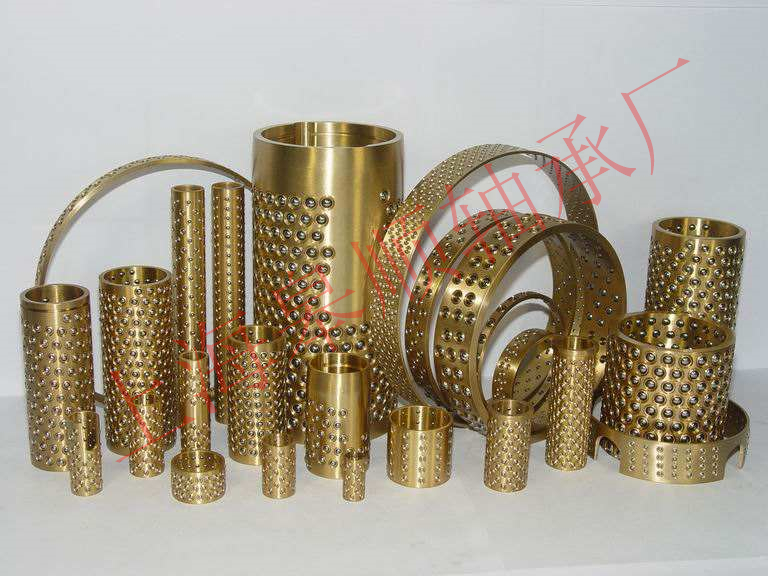

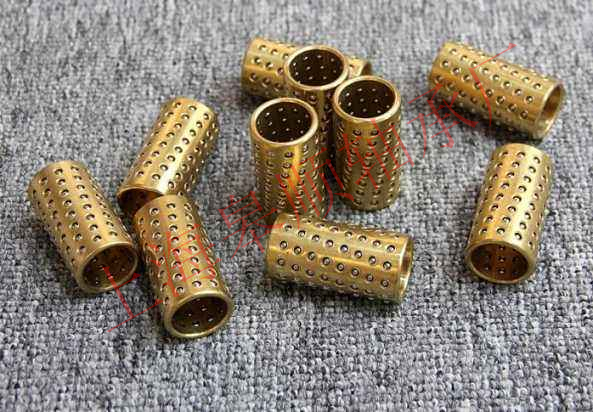

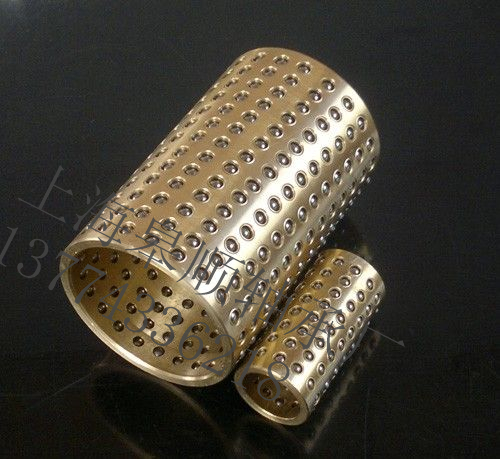

FZH铜基钢球保持架
| FZH 铜基钢球保持架 | ||||||||||||||||
| | 基本特性 | |||||||||||||||
| 该产品以铜基，配以优质钢球，按一定的角度和密度有序地排列，采用特殊工艺加工而成。产品适用于冷冲模具，精密机床等。 | ||||||||||||||||
| 主要参数 TECHNICAL DATE | ||||||||||||||||
| ||||||||||||||||
| 标准公差尺寸 | ||||||||||||||||
| |
| 规格代号 | 内径D | 高度H | 钢球直径d | 等分En | 钢球高度Mn | 钢球数 | 间距t | 边距L |
| FZH-1950 | 19 | 50 | 3 | 12 | 8 | 96 | 5.5 | 5.75 |
| FZH-1960 | 60 | 10 | 120 | 5.25 | ||||
| FZH-2050 | 20 | 50 | 8 | 96 | 5.75 | |||
| FZH-2060 | 60 | 10 | 120 | 5.25 | ||||
| FZH-2250 | 22 | 50 | 14 | 8 | 112 | 5.75 | ||
| FZH-2260 | 60 | 10 | 140 | 5.25 | ||||
| FZH-2360 | 23 | 60 | 10 | 140 | 5.25 | |||
| FZH-2475 | 24 | 75 | 16 | 13 | 208 | 4.80 | ||
| FZH-2550 | 25 | 50 | 8 | 128 | 5.75 | |||
| FZH-2560 | 60 | 10 | 160 | 5.25 | ||||
| FZH-2575 | 75 | 13 | 208 | 4.80 | ||||
| FZH-2775 | 27 | 75 | 13 | 208 | 4.80 | |||
| FZH-2860 | 28 | 60 | 4 | 14 | 8 | 112 | 6.5 | 7.25 |
| FZH-2875 | 75 | 11 | 154 | 5.00 | ||||
| FZH-3060 | 30 | 60 | 8 | 112 | 7.25 | |||
| FZH-3075 | 75 | 11 | 154 | 5.00 | ||||
| FZH-3260 | 32 | 60 | 16 | 8 | 128 | 7.25 | ||
| FZH-3275 | 75 | 11 | 176 | 5.00 | ||||
| FZH-3290 | 90 | 13 | 208 | 6.00 | ||||
| FZH-3685 | 36 | 85 | 12 | 192 | 6.75 | |||
| FZH-3690 | 90 | 13 | 208 | 6.00 | ||||
| FZH-3870 | 38 | 70 | 5 | 8 | 128 | 8.0 | 7.00 | |
| FZH-3890 | 90 | 11 | 176 | 5.50 | ||||
| FZH-4090 | 40 | 90 | 11 | 176 | 5.50 | |||
| FZH-4590 | 45 | 90 | 18 | 11 | 198 | 5.50 | ||
| FZH-45110 | 110 | 13 | 234 | 7.00 | ||||
| FZH-5090 | 50 | 90 | 20 | 11 | 220 | 5.50 | ||
| FZH-50110 | 110 | 13 | 260 | 7.00 | ||||
| FZH-6090 | 60 | 90 | 22 | 11 | 242 | 5.50 | ||
| FZH-60110 | 110 | 13 | 286 | 7.00 | ||||
| FZH-80130 | 80 | 130 | 28 | 15 | 420 | 9.00 |
