温州胜国流体设备科技有限公司

材质	碳钢
连接形式	法兰
结构形式	浮动球球阀
公称通径	DN25（mm）
适用介质	水
压力环境	常压
工作温度	常温
标准	国标
流动方向	双向
驱动方式	手动
零部件及配件	焊条
用途	流量控制
类型(通道位置)	直通式
作用对象	水
规格	DN25
品牌	胜国
型号	Q41F-16C

1、简介

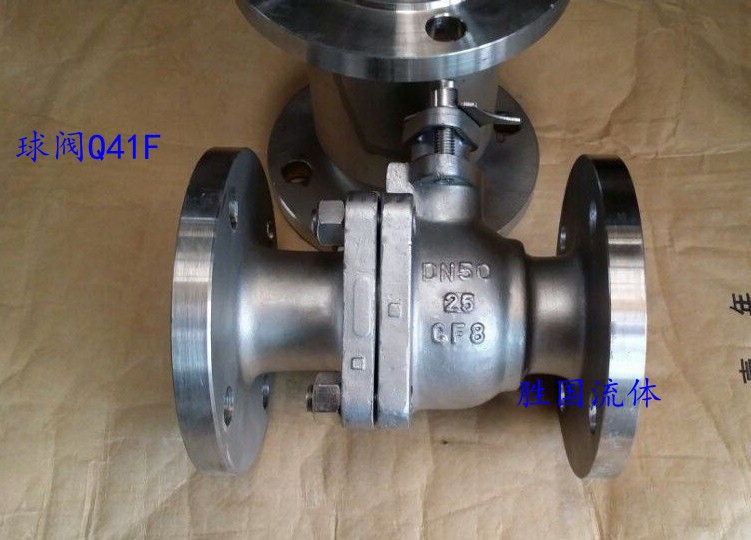

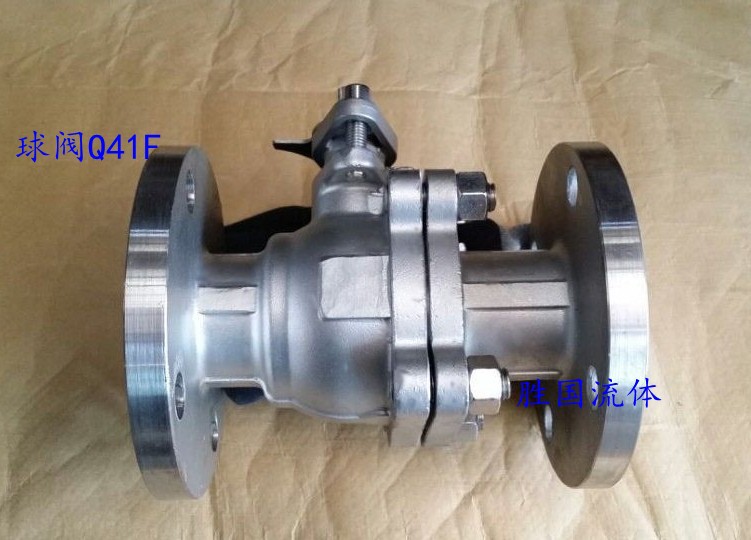

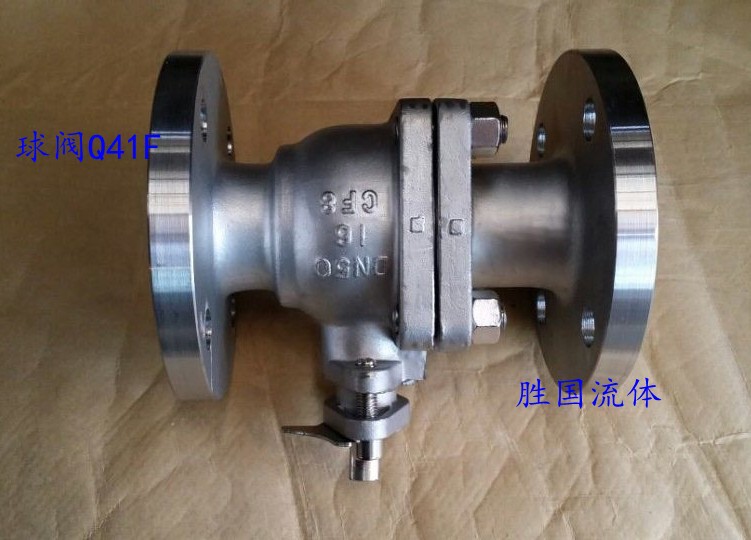

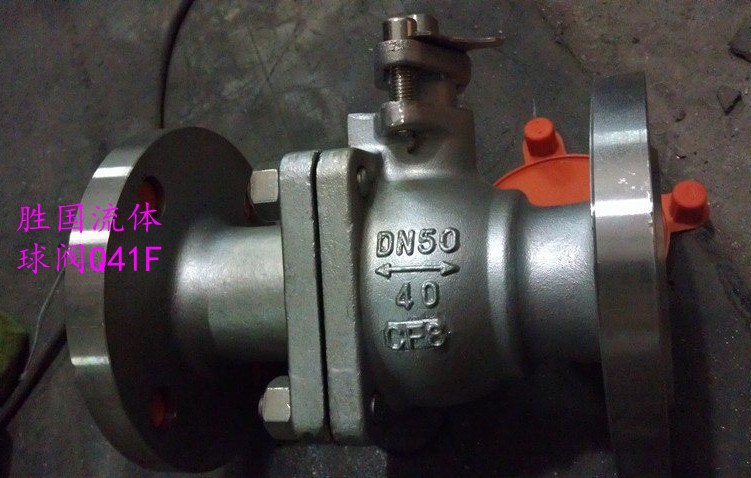

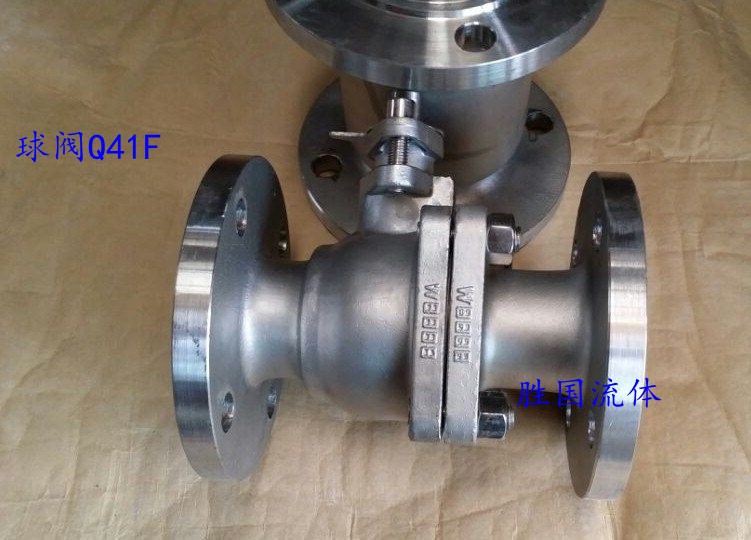

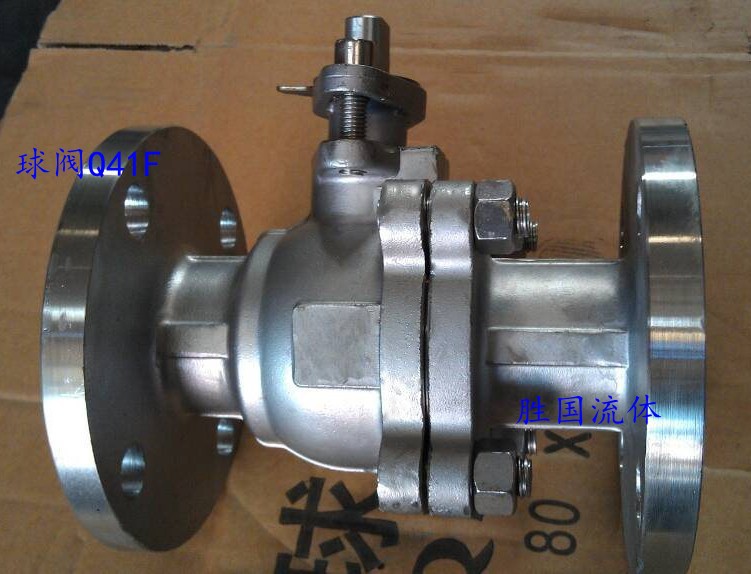

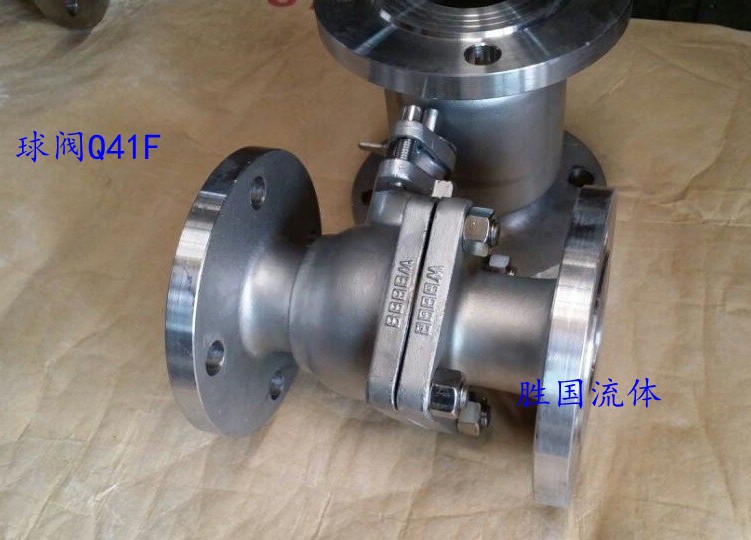

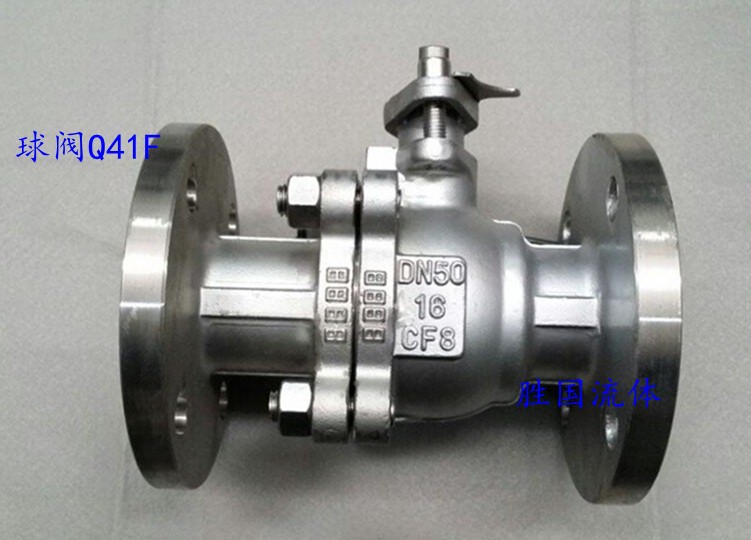

Q41F不锈钢法兰球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封性可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。2、优点：1． 流体阻力小，其阻力系数与同长度的管段相等。2． 结构简单、体积小、重量轻。3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球阀已广泛应用于石油、化工、发电、造纸、原子能、航空**等各部门，以及人们日常生活中。4、温度和压力限制1,铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。2,使用PTFE或RTFE材质的阀座和密封件，操作温度应在－290C到 2000C之间。其他类型的阀座和密封件的操作温度，应受到KI工厂的检核。3, 阀的公称压力等级 (PN)，可表明阀在正常温度状态下的最大工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的最大工作压力为40 Bar(4.0MPa)）。4,电动或气动执行机构的注意事项参见其相应的说明书。5、安装说明1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.5)、本类阀应安装在管道的水平方向或垂直方向。6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。6、操作和使用1)、操作前须确认管路和阀已被冲洗过。2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。7、维修拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据注意: ●球阀在关闭状态下，阀体内部依旧存在受压流体●维修前，解除管线压力并使阀门处于打开位置●维修前，断开电源或气源●维修前，将执行机构与支架脱离
