| 插入损耗 | 0.3（dB） |
|---|---|
| 回波损耗 | 50（dB） |
| 插拔次数 | 1000 |
| 尺寸 | 15（mm） |
| 品牌 | 仁钦 |
| 型号 | FC-SC |
| 插入损耗:0.3（dB） | 回波损耗:50（dB） |
| 插拔次数:1000 | 尺寸:15（mm） |

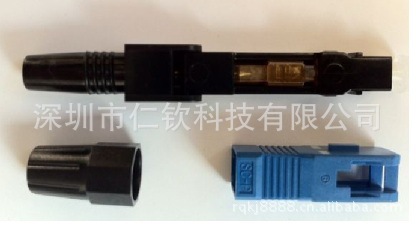

光纤快速连接器

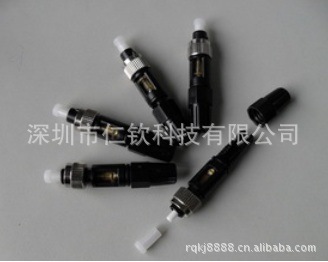

FC
SC
一. 直通式 (SC/PC SC/APC FC/PC FC/APC)
这种结构非常简单，优势在于实现较为容易造价低廉，但劣势很多：对
光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差，对操作者熟练要求很高。产品结构原理如下
插芯内无预埋光纤，现场安装时光纤完全贯通插芯，安装后不再进行研磨和检验，
优势：此种方式技术含量低，成本低廉。
不足：违背了插芯端面需研磨的基本规则，插回损性能指标不稳定，有隐患。
该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH 接入链路规模使用。
广泛应用于国内大多省份工程临时光纤链路抢修。
项目 | 技术参数 |
适用范围 | 2.0*3.0 mm 蝶形光缆，3.0光缆 |
接头类型 | SC/PC SC/APC |
适用模式 | 单模 |
操作时间 | 约25s（不含光纤处理） |
插入损耗 | ≤ 0.25dB（1310nm & 1550nm） |
回波损耗 | ≥40dB |
接续成功率 | >98% |
组装次数 | >10次 |
裸纤固紧力 | >5 N |
抗拉强度 | >50 N |
使用温度 | -40～+85℃ |
在线抗拉力测试 (20 N) | △ IL ≤ 0.3dB |
机械耐久性（500 次） | △ IL ≤ 0.3dB |
跌落试验（4m高水泥地面每个方向1次，共3次） | △ IL ≤ 0.3dB |
二、预埋式(SC/PC SC/APC FC/PC FC/APC)
预埋纤结构 预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；产品结构原理如下
预置光纤在工厂两端研磨，完整的两光纤端面通过陶瓷插芯在V型槽中对准，其端面通过弹性贴合，光纤被胶固紧在陶瓷插芯通过V型槽来实现光信号的低损导通；采用箱砌式结构，密封性好，匹配液不易流失，耐候性能强大。全球最小的外形尺寸，兼容所有应用场景，解决因设备空间异常狭小而不能正常成端的难题。
产品技术指标：
项目 | 技术参数 |
适用范围 | 2.0*3.0 mm 蝶形光缆，3.0光缆 |
接头类型 | SC/PC SC/APC |
光纤直径 | 125μm ( 652 & 657 ) |
紧包层直径 | 250μm |
适用模式 | 单模 |
操作时间 | 约 15s（不含光纤处理） |
插入损耗 | ≤ 0.25dB（1310nm & 1550nm） |
回波损耗 | ≥50dB |
接续成功率 | >98% |
组装次数 | >10次 |
裸纤固紧力 | >5 N |
抗拉强度 | >50 N |
使用温度 | -40～+85℃ |
在线抗拉力测试 (20 N) | △ IL ≤ 0.3dB |
机械耐久性（500 次） | △ IL ≤ 0.3dB |
跌落试验（4m高水泥地面每个方向1次，共3次） | △ IL ≤ 0.3dB |
该产品结构可以实现更好的插入损耗（0.3dB 以下）和回波损耗（50dB 以上）指标，可靠性与稳定性比较高，因此适宜于FTTH 接入链路室内节点使用。
该光纤快速连接器产品为可靠的预埋纤结构设计，产品操作简单，指标稳定可靠，已
广泛应用于江苏、北京、广州、香港、马来西亚等国内外FTTH 接入工程
