| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 直流式 |
| 规格 | G46J |
| 品牌 | JOTO |
| 型号 | G46J |
G41W/J、EG41W/J直通式隔膜阀–采用标准
| 设计与制造 | 结构长度 | 法兰连接 |
| BS5156 | BS5156 | BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 |

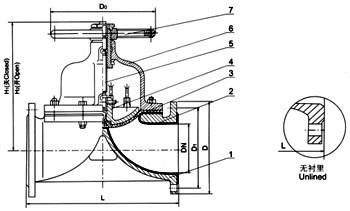

| 序号 | 名称 |
| 1 | 阀体 |
| 2 | 阀体衬里 |
| 3 | 隔膜 |
| 4 | 阀瓣 |
| 5 | 阀杆 |
| 6 | 阀盖 |
| 7 | 手轮 |
G41W/J、EG41W/J直通式隔膜阀–外形尺寸和连接尺寸
| 公称通径 （DN） | 公称压力 （MPa） | 工作压力 （MPa） | L | D | D1 | n-d | f | H1 | H2 | D0 |
| 20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-14 | 2 | 150 | 162 | - |
| 25 | 127 | 115 | 85 | 4-14 | 2 | 150 | 162 | 120 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 152 | 180 | 120 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 152 | 180 | 120 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 163 | 198 | 120 | ||
| 65 | 216 | 185 | 145 | 4-18 | 2 | 205 | 227 | 230 | ||
| 80 | 254 | 200 | 160 | 8-18 | 2 | 220 | 252 | 230 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 262 | 300 | 280 | ||
| 125 | 0.6 | 356 | 250 | 210 | 8-18 | 3 | 290 | 335 | 280 | |
| 150 | 406 | 285 | 240 | 8-22 | 3 | 368 | 427 | 368 | ||
| 200 | 521 | 340 | 295 | 8-22 | 3 | 410 | 470 | 483 | ||
| 250 | 0.4 | 635 | 395 | 350 | 12-22 | 5 | 479 | 569 | 483 | |
| 300 | 749 | 445 | 400 | 12-22 | 5 | 550 | 650 | 560 | ||
| 350 | 787 | 505 | 460 | 16-22 | 5 | 550 | 650 | 560 | ||
| 400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | - | - | 640 |

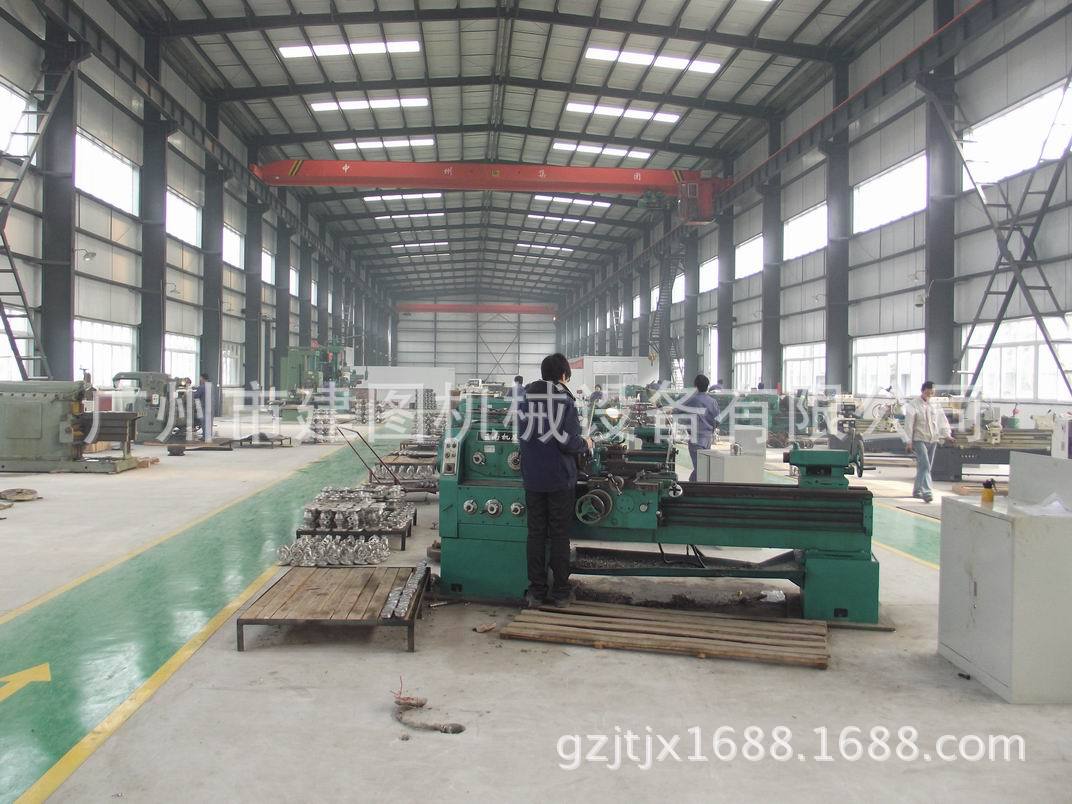

专业制造：
亲爱的顾客，感谢您对本公司的关注与支持。为了我们能够更好的沟通和拥有愉快的交易，请购物前多花几分钟看看下面的文字，祝您购物愉快！
一：如何订货
①旺旺在线和QQ等 跟我们联系；
②或电话联系，把您的要求详细描述下！
二：订货前请联系客服
我们严格按照每一位客户的规格，设计，数量及质量要求来生产；请广大客户在购买前能联系在线客服，协商好加工事项。
三：关于价格
本厂所有商品均为参考价，因水泵为复杂产品，型号比较多，难以一一报价，请把你的详细要求或定制请与我们客服人员联系， 一律量大从优。
