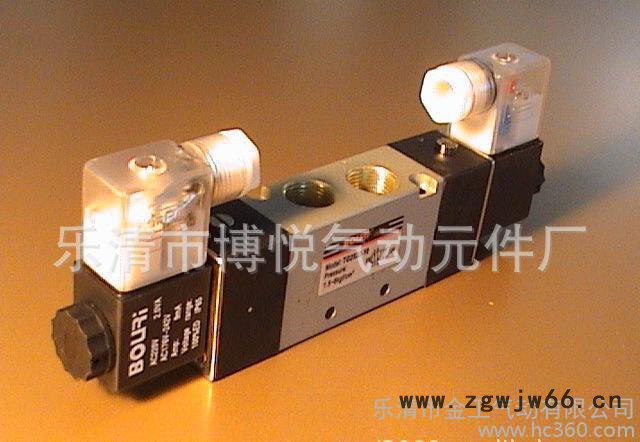

**各类气动元件电磁阀换向阀TG3512-06

● 产品简介

由微电信号控制的电磁阀,产品体积小,流量大,外开美观,性能可靠,使用寿命长,可集成安装,是理想的方向控制元件,适用于机电一体化领域,有多种规格可供选用.   ● 使用维护须知    ⒈使用前注意检查元件是否损坏,然后安装使用.    ⒉安装时,请注意气体流动方向及接管是否正确,电压是否符合要求.    ⒊请注意防尘,建议气口安装消声器或消声节流阀.    ⒋连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等.

■订购代码

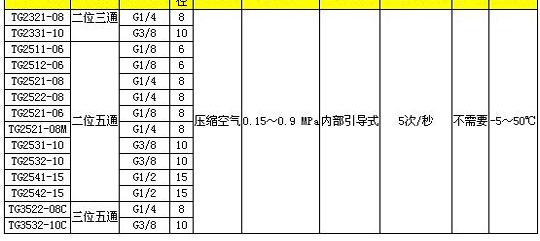

■技术参数

电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用**的是单向阀、安全阀、方向控制阀、速度调节阀等。

工作原理：

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体**会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油**会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断**控制了机械运动。

安装注意事项如下：

1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。

2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。

3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。

4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。

5、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。

故障排除：

一、电磁阀通电后不工作

　　检查电源接线是否不良→重新接线和接插件的连接

　　检查电源电压是否在±工作范围-→调致正常位置范围

　　线圈是否脱焊→重新焊接

　　线圈短路→更换线圈

　　工作压差是否不合适→调整压差→或更换相称的电磁阀

　　流体温度过高→更换相称的电磁阀

　　有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器

　　液体粘度太大，频率太高和寿命已到→更换产品

二、电磁阀不能关闭

　　主阀芯或铁动芯的密封件已损坏→更换密封件

　　流体温度、粘度是否过高→更换对口的电磁阀

　　有杂质进入电磁阀产阀芯或动铁芯→进行清洗

　　弹簧寿命已到或变形→更换

　　节流孔平衡孔堵塞→及时清洗

　　工作频率太高或寿命已到→改选产品或更新产品

三、其它情况

　　内泄漏→检查密封件是否损坏,弹簧是否装配不良

　　外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件

　　通电时有噪声→头子上坚固件松动，拧紧。电压波动不在允许范围内，调整好电压。铁芯吸合面杂质或不平，及时清洗或更换。
