| 材质 | 不锈钢 |
|---|---|
| 适用范围 | 液压 |
| 材料材质 | 不锈钢 |
| 品牌 | 惠升 |
| 型号 | RD |
直通单向阀 |

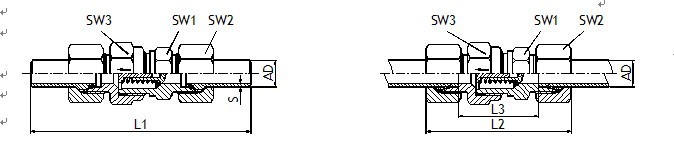

焊接式单向阀 卡套式单向阀
订货示例：W-RD-S16×2,“×2”表示壁厚S为2 订货示例：C-RD-S16
带O型圈软密封扩口式单向阀 单向阀阀体
订货示例：F-RD-S16， 订货示例：RD-S16
·材质：碳钢或不锈钢304,订不锈钢单向阀在型号后加“-SS”,如RD-S16-SS
·密封：碳钢单向阀为NBR，不锈钢单向阀为氟橡胶FPM
·阀门开启压力：标准弹簧开启压力为1bar,如需其他开启压力0.2、0.5、2、3bar量大可以定制
·连接形式：卡套式、焊接式、扩口式。也可提供端直通形式
·工作温度和压力：碳钢单向阀为-35℃～＋100℃，不锈钢单向阀为-25℃～＋200℃，工作压力见下表。
系 列 | 焊接 式 | 卡套 式 | 扩口 式 | 单向阀阀体 型 号 | 压力 bar | 管径 AD | L1 | L2 | L3 | L4 | SW1 | SW2 | SW3 | M |
轻 系 列 L | W- | C- | F- | RD-L06 | 315 | 6 | 92.0 | 59.0 | 29.0 | 70.0 | 17 | 14 | 19 | M12×1.5 |
W- | C- | F- | RD-L08 | 8 | 93.0 | 60.0 | 30.0 | 73.0 | 22 | 17 | 24 | M14×1.5 | ||
W- | C- | F- | RD-L10 | 10 | 107.5 | 70.5 | 40.5 | 88.5 | 24 | 19 | 27 | M16×1.5 | ||
W- | C- | F- | RD-L12 | 12 | 110.5 | 73.5 | 43.5 | 92.5 | 27 | 22 | 32 | M18×1.5 | ||
W- | C- | F- | RD-L15 | 15 | 123.5 | 77.5 | 47.5 | 98.5 | 32 | 27 | 36 | M22×1.5 | ||
W- | C- | F- | RD-L18 | 250 | 18 | 130.5 | 84.5 | 51.5 | 105.5 | 38 | 32 | 41 | M26×1.5 | |
W- | C- | F- | RD-L22 | 22 | 143.5 | 94.5 | 61.5 | 122.5 | 46 | 36 | 50 | M30×2 | ||
W- | C- | F- | RD-L28 | 28 | 158.5 | 102.5 | 69.5 | 132.5 | 55 | 41 | 60 | M36×2 | ||
W- | C- | F- | RD-L35 | 35 | 176.5 | 117.5 | 74.5 | 146.5 | 65 | 50 | 70 | M45×2 | ||
W- | C- | F- | RD-L42 | 42 | 178.0 | 120.0 | 74.0 | 154.0 | 65 | 60 | 70 | M52×2 |
