| 材质 | 铝合金丝 |
|---|---|
| 产地 | 山东 |
| 规格 | OPGW光缆适用 |
| 售后服务 | 保修一年 |
| 销售方式 | 直销 |
| 制造商 | 山东固联电力科技有限公司 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 发货期限 | 3天 |
| 品牌 | 山东固联 |
| 型号 | 光缆悬垂线夹 |
| 加工定制 | 是 |
| 系列 | 光缆金具 |
| 质量认证 | ISO9001-2000 |
| 制造商零件编号 | ADSS光缆适用 |
| 其它名称 | 直通型悬垂线夹 |
光缆悬垂线夹 直通型光缆金具 光缆过线金具定制 山东固联电力悬垂线夹厂家
悬垂线夹
产品详情

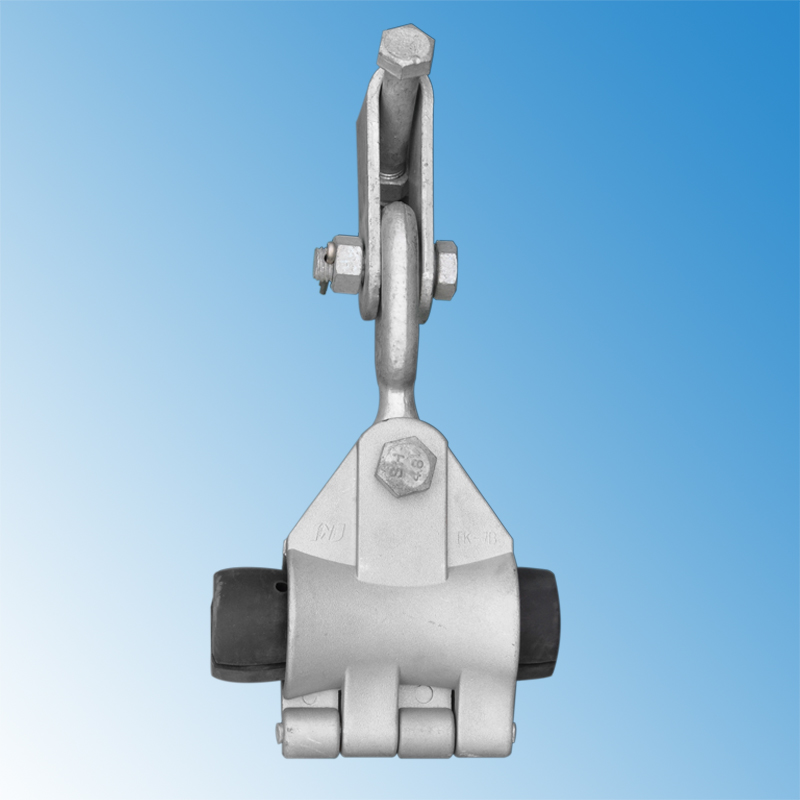

名称：ADSS（OPGW）光缆悬垂线夹 光缆金具 铝套壳悬垂线夹 悬垂用套壳
又名：悬垂金具串，光缆悬垂金具
品牌：山东固联
材质：铝合金丝
组成：内绞丝、外绞丝、悬垂组件及连接金具等。

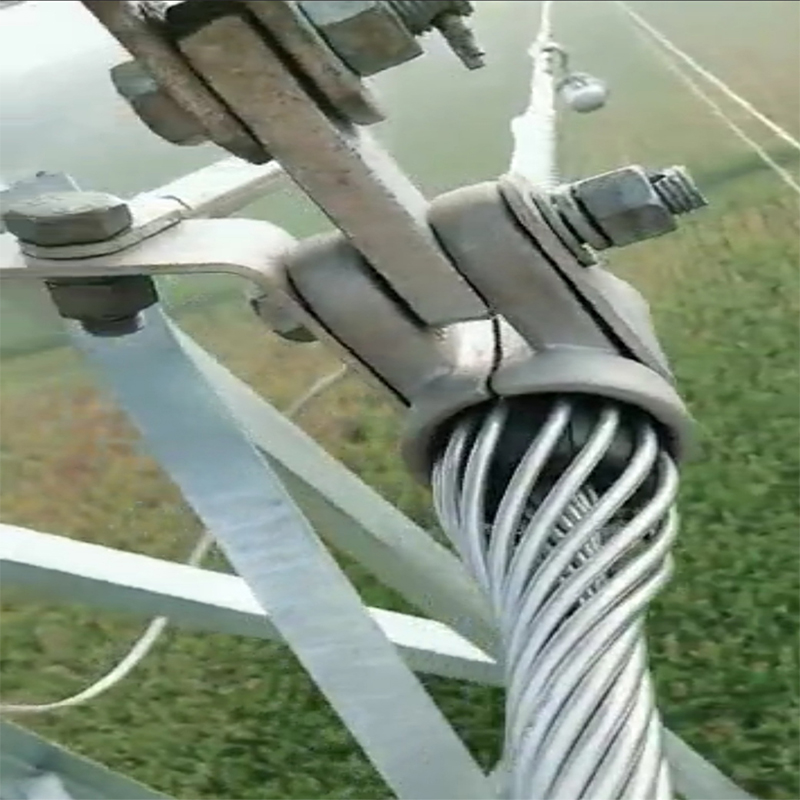

用途：起支撑作用，将全介质自承式光缆(ADSS)悬挂于线路转角小于25°的杆塔上。
金具在架空电力线路及配电装置中,主要用于支持 固定和接续裸导线,导体及绝缘子连接成串,亦用于保护导线和绝缘体.
悬吊金具的主要性能和用途:这种金具主要用来悬挂导线与绝缘子串上及悬挂跳线于绝缘子串上.
特点：
a.悬垂线夹与ADSS光缆有较大的接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。
b.有较好的动态应力承受能力，可提供足够的握紧力来保护ADSS光缆在不平衡负载的条件下安全运行。
c.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
e.端部磨圆处理，提高了电晕起晕电压。
f.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。
订货须知：
a.根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
b.数量配置为：1套／线路转角小于25°的杆塔。

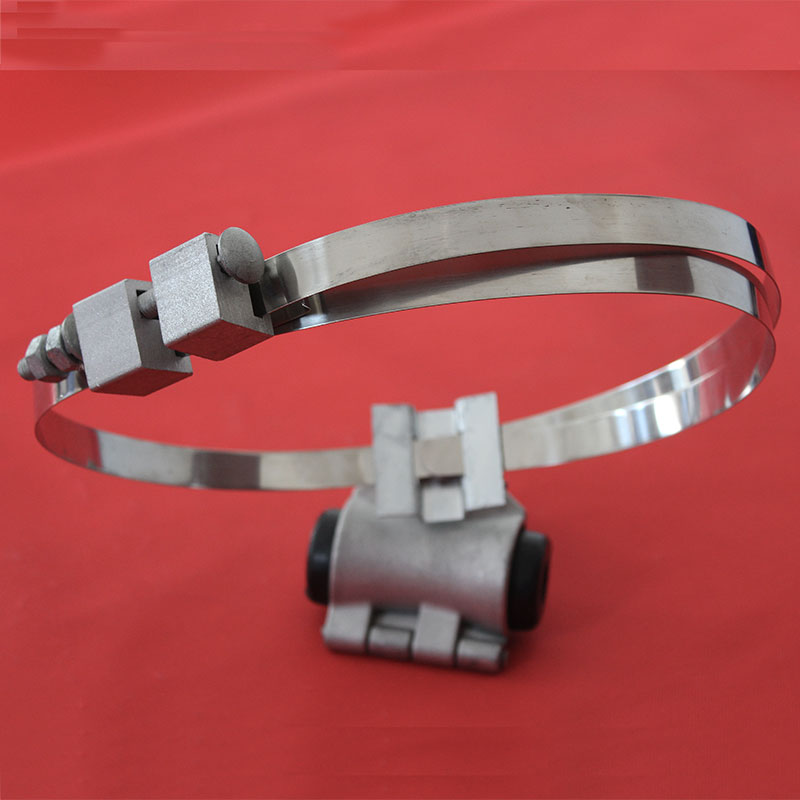

c.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了适用各种档距150米
的悬垂线夹，它结构简单，安装方便，又可降低工程造价。
| 光缆名称 | 规格型号 | 使用档距 | 绞丝长度（mm） | 色标 | |
| 内绞丝 | 外绞丝 | ||||
| ADSS | ACJ-100-* . *H | 100以下 | 650 |
| 红 |
| ACJ-200-* .*H | 101－200 | 1200 | 900 | 红 | |
| ACJ-300-* . *H | 201－300 | 1300 | 1200 | 红 | |
| ACJ-400-* . *H | 301－400 | 1400 | 1200 | 红 | |
| ACJ-500-* . *H | 401－500 | 1500 | 1300 | 红 | |
| ACJ-600-* . *H | 501－600 | 1600 | 1400 | 红 | |
| ACJ-800-* . *H | 601－800 | 1700 | 1500 | 红 | |
| ACJ-1000-* . *H | 801－1000 | 1900 | 1600 | 红 | |
| OPGW | PCJ-300-* . *H | 100－300 | 1800 | 1200 | 红 |
| PCJ-500-* . *H | 301－500 | 2000 | 1400 | 红 | |
| PCJ-800-* . *H | 501－800 | 2200 | 1600 | 红 | |
| PCJ-1000-* . *H | 801－1000 | 2600 | 1700 | 红 | |
1. 产品质量三包，对所有电力金具设备我公司均严格按照客户所提供图纸及技术要求（技术协议）并严格按照国标设计、生产和检验。
2. 原件采购、设备设计、产品生产制造等过程中，严格按下列质量标准进行控制，确保每个工序均处在质量受控状态，从而保证产品质量。
中华人民共和国电力行业标准（DL/T763-2001）“架空线路用预绞丝金具技术条件”。
中华人民共和国电力行业标准（DL/758-2001）“接续金具”
中华人民共和国电力行业标准（DL/759-2001）”连接金具”
3. 所有出厂产品均严格按检验程序进行检验，保证产品一次交检合格率99%，
4. 所有产品质保期为合同产品通过一个月试运行并通过最终验收之日起12个月。质保期内如果发现质量问题，供方在接到需方通知2个小时内（以传真日期为准）给予答复，如属于我方的责任，我方负责及时处理。
5. 对所有客户均提供：技术更新、质量更好、服务更佳的产品。
联系我们
山东固联电力科技有限公司
销售经理：刘梅
联系电话：15065475977
公司地址：山东省曲阜市孔子大道西首
提供技术支持，可以定制
山东曲阜
金具的订货除按设计部门提供的金具型号、数量外，由于光缆金具与光缆技术参数配合要求严格，也就是说两者要有很好的相容性，否则可能导致工程失败。通常金具与缆应作配合性试验后，才会有较高的可靠性。
一般金具订货时应提供如下技术参数：
1）光缆外径（±0.2-0.3） mm
2）光缆破断强度（UTS） KN
3）光缆最大允许张力 KN
4）光缆每日运行张力 KN
5）光缆抗侧压强度 N/10cm
6) 运行档距 M
7) 光缆最外层绞丝的绞向 左/右
8）短路电流容量 i2t/ka2s
9) 计算横截面积 mm2
光缆接头盒需要提供以下参数：
1）光缆芯数。
2）几进几出及对应缆经。
3）分杆用和塔用两种，如为杆用，则需提供杆经。
