| 产地 | 广东 |
|---|---|
| 产品别名 | 喷砂机 抛丸机 |
| 适用范围 | 喷砂 表面处理 |
| 种类 | 抛丸机 |
| 干湿类型 | 干式喷砂机 |
| 品牌 | 红福海机械 |
| 型号 | Q326 |
| 加工定制 | 否 |
| 动力模式 | 电动 |
| 打样周期 | 1-3天 |

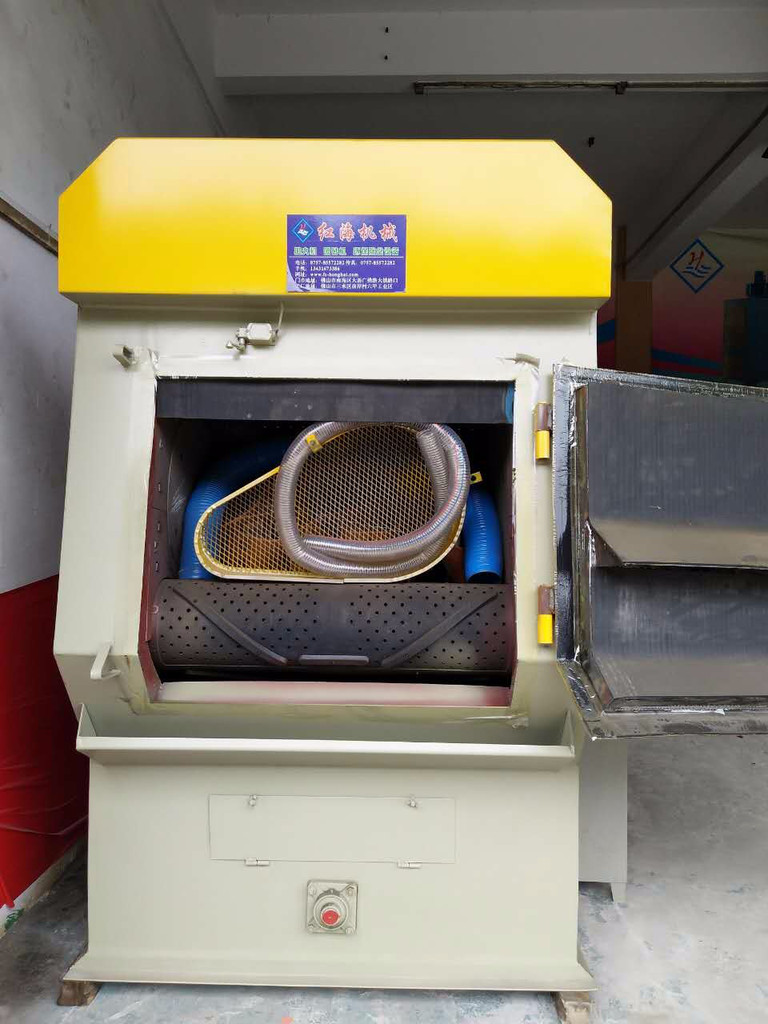

红福海机械，履带式抛丸机说明：
该机是利用高速回转的叶轮，将弹丸抛向滚筒内连续翻
转的工件上，达到清理的目的。它适用于各行业中的小型铸件、锻件、冲压件、齿轮、弹簧等的清砂、除锈、去除氧化
皮和表面强化，特别适用于怕磕碰的零件的清理及强化。
（注：本机不能清理高温件、带有飞边毛刺件，否则将损伤履带）
本机是综合国内外技术，新开发的新产品，是一种清
理效果好、结构紧凑、噪声小、成套性好的清理设备，具
有以下特点：
1、该机采用了悬壁离心式高效抛丸器，结构简单、叶片
更换方便、清理效率高。
2、采用 BE 型分离器，具有良好的分离效果和较高的生
产率，对提高叶片寿命具有积极的作用。
3、采用了袋式除尘器，粉尘排放浓度低于**规定的标
准，改善了工人的劳动环境。
4、采用耐磨橡胶履带，减轻了工件碰撞损伤现象，降低
了设备运行时的噪音。
5、工件清理完毕后，可自动卸料，降低了工人的劳动强度。
二、结构及工作原理
本机是一种小型的清理设备，主要由清理室、抛丸器、
提升机、分离器系统、电器系统等部分组成。
工作原理：在清理室中加入规定数量的工件，机器启动
后，工件被滚筒带动，开始翻转。同时抛丸器高效抛出弹丸
形成的形束，均匀的打在工件表面上，从而达到清理和强化
的目的。抛出的弹丸及砂粒经橡胶履带均匀排布的小孔流入
清理室底部的钢板筛过筛，经螺旋输送器送入提升机内，由
提升机提到分离器中进行分离，粉尘由风机吸送至除尘器中
过滤，清洁空气排入大气中，布袋上灰尘经手动振打落入除
尘器下部集尘箱内，用户可定期除尘。废砂经废料管流出，
用户可回用丸砂混合物由回用管回收进室体，待分离器分离
后再回用干净的弹丸经供丸系统进入抛丸器抛打工件。
三、主要技术规格
1、履带端盘直径 Φ600mm
2、履带端盘转数 3.6rpm
3、被清理工件**大单件重量 10kg
4、滚筒**大载重量 （易翻滚工件） 200kg
5、生产率 600-1200kg/h
6、抛丸器： 一台 Q034Ⅱ
转速 2900r/min
叶轮直径 Φ250mm
抛丸量 180kg/min
抛丸器功率 7.5kw
7、 除尘器风量 2000m3/h
8、除尘器 2.2kw
9、 设备总功率 12.7kw
(注：其中生产率与工件的复杂程度和表面积有关，一般
每分钟清理零件表面积≤0.25m2)
四、机器的安装及调整
（一）1、本机出厂前已将清理室、抛丸器等部件组装成
一体，整机安装时按图一，将提升机用螺栓紧固。斗式提升
机安装时，应注意调整上端主动皮带轮轴承座，使之保持水
平， 以免皮带偏跑。 然后将分离器与提升机上部用螺栓紧固。
2、将供丸阀门安装在分离器上，将弹丸用管插入清理
室后面的钢管中，按除尘系统图连接所有的管路，分离器后
的废料用户可自备废料桶处理。
3、分离器，分离器正常工作时，弹丸
流幕不应有缺口，如果不能形成满幕帘，应调整序号 1（重
锤）直至形成满幕帘，以得到良好的分离效果。弹丸筛后的大块物料，应定期清除。
