| 种类 | 标准型气缸 |
|---|---|
| 动作方式 | 双作用 |
| 缸径 | 80（mm） |
| 标准行程 | 500（mm） |
| 最大行程 | 2500（mm） |
| 理论作用力 | 3000（N） |
| 最大负荷 | 1000（N） |
| 接管口径 | 16（mm） |
| 温度范围 | -10-60 |
| 适用压力 | 0-1 |
| 重量 | 2（kg） |
| 接管螺纹 | 1/2 |
| 品牌 | 德良 |
| 型号 | SC80*250 |

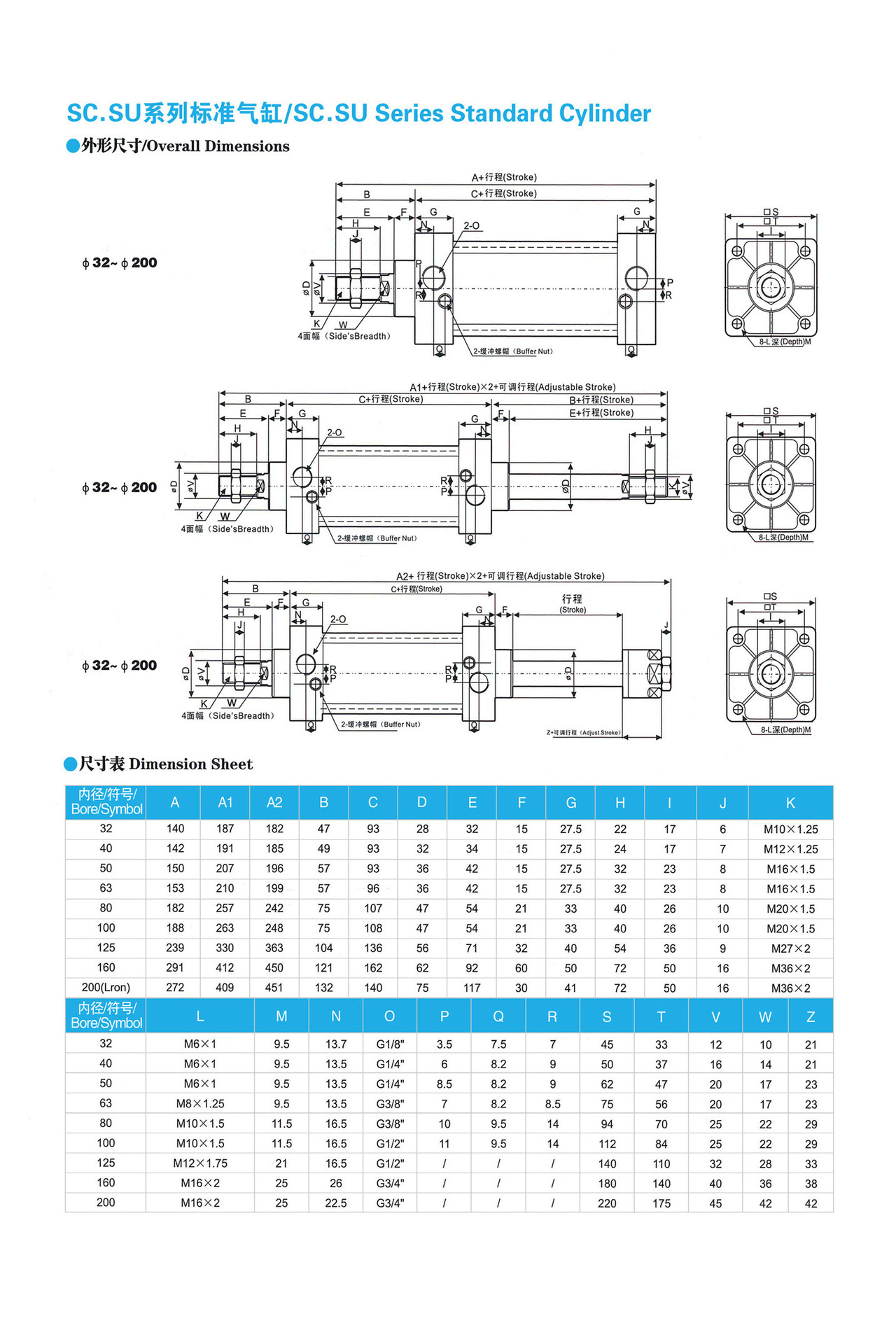

SC80气缸安装尺寸图纸
一：气缸产品特点
免润滑：采用含油粉末冶铜作轴心轴承，使活塞杆无需加油润滑；
耐久性：气缸本体，前后盖经过阳极硬质氧化处理，不仅具有耐腐蚀性，
而且更显外观小巧精美；
耐高温性：气缸采用高温密封材料，使气缸在150摄氏度下正常工作（客
户需向本公司订购。

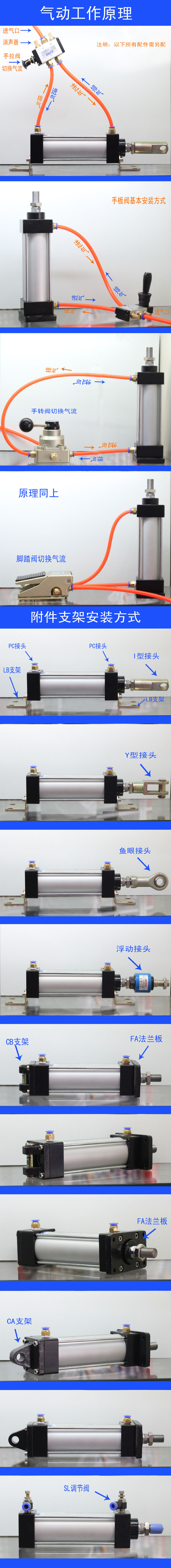

安装型式的多样性：多种安装附件供客户选择；（如下图表示）
附磁性：气缸活塞上有一个**磁铁，它可触发安装在气缸上的感应开关
来感受测气缸的运动位置（客户需向本公司订作）。
‘工作中负载有变化时，应选用输出力冲裕的气缸。
‘在高温或者腐蚀性条件下，应选用相应耐高温或耐腐蚀性的气缸。
‘气管插入气缸时，必须清除内在脏污，防止杂物进入气缸缸体。
‘在温度大，粉末大，或者有水滴，油渣，焊渣场合下，气缸应采取相对的防护措施。
‘气缸使用阶段应经过40mm以上的过滤方可以。
‘气缸在使用过程中应尽可能避免受侧面负载，以维持气缸正常工作使用寿命。
‘在低温环境下，应采取抗冻措施，防止气缸的水分冻结。
‘气缸长时间吧使用，要做到表面防锈，进气口和排气口应加防尘堵塞帽，特别注意；前’后盖不可自行拆卸。
2；规格
‘运动方式；复动型；单动引入行
‘工作介绍；气体
‘使用压力范围；0.1-1.0mpa
‘保证压力；1.5mpa
‘工作温度；-20-80度
‘使用速度范围；mm/S复动行0-1000
‘行程公差范围行程大于150加1.4，行程小于150加1.0
‘接口方式’螺纹方式。
‘订货号’SC系列
‘缸径63-250
安装注意事项：
1．工作中负载有变化时，应选用输出力充裕的气缸
2.在高温或者腐蚀条件下，应选用相应的耐高温或者耐腐蚀的气缸
3.在湿度大，粉尘多或者有水滴，油尘，焊渣的场合，气缸应采用相应的保护措施
4.气缸接入管道前，必须清除管道内脏物，防止杂物进入气缸内
5.气缸使用价质应经过40um以上滤芯过滤后方可使用
6.气缸在工作过程所受侧向载荷不应超过允许值，维持气缸的正常操作和使用寿命
7．在低温环境下应采取抗冻措施，防止系统中的水份冻结
