| 壁厚 | 5mm |
|---|---|
| 材质 | 不锈钢 |
| 产地 | 沧州 |
| 长度 | 1m |
| 等级 | 1级 |
| 公称外径 | 20mm |
| 规格 | DN15-DN2000 |
| 类别 | 缎制管件 |
| 重量 | 5kg |
| 执行质量标准 | 国标 |
| 分类 | 不锈钢管件 |
| 品牌 | 轩浩 |
| 型号 | 承插件 |
| 加工定制 | 是 |
| 计重方式 | 理计 |

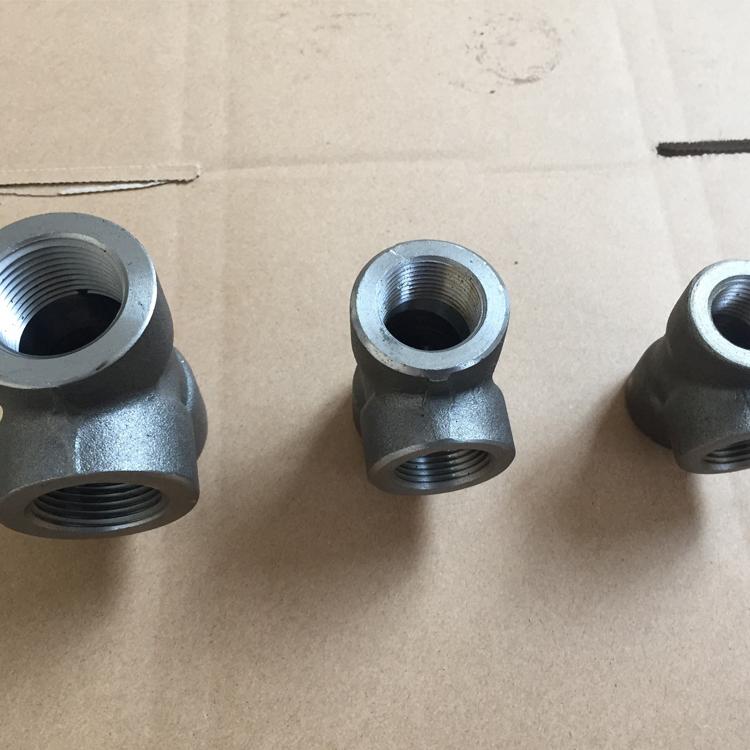

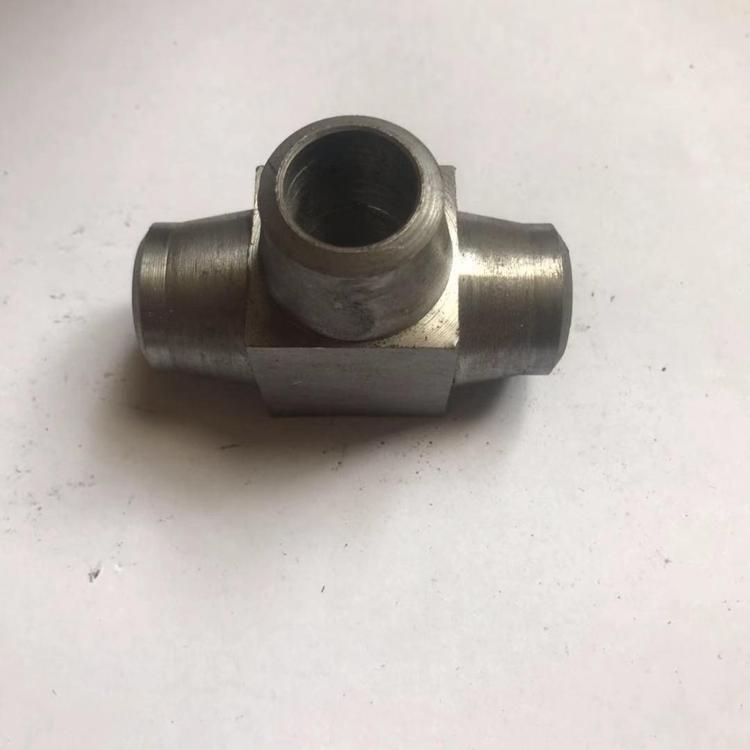

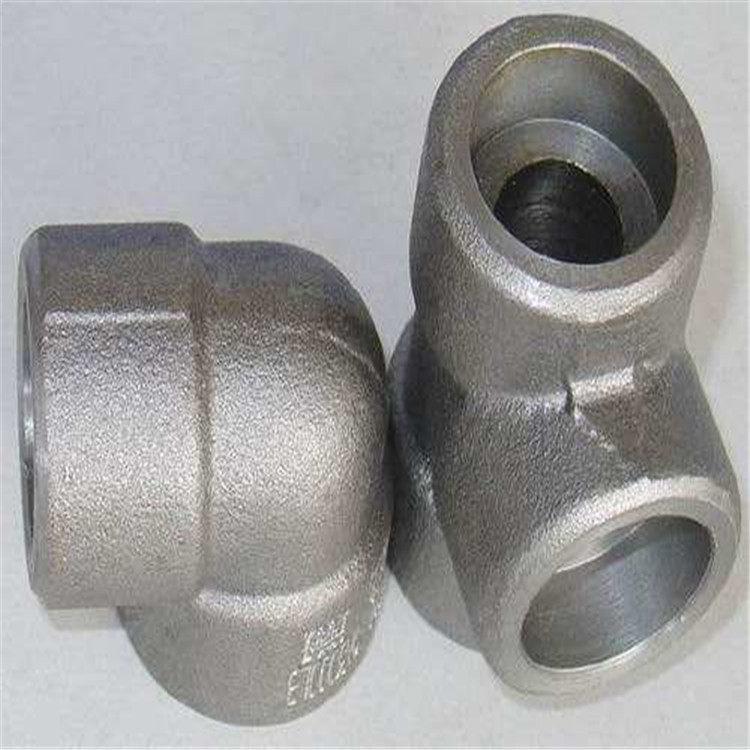

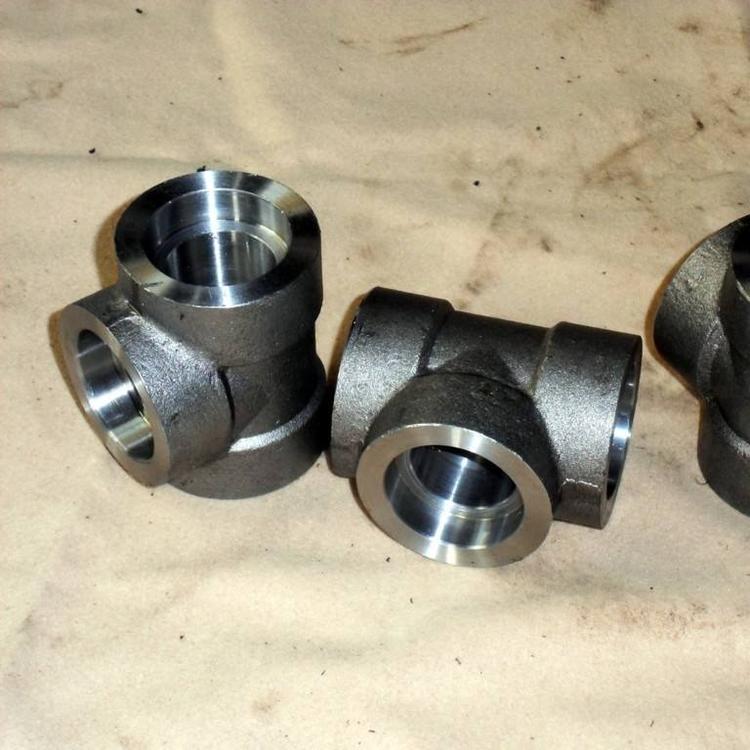

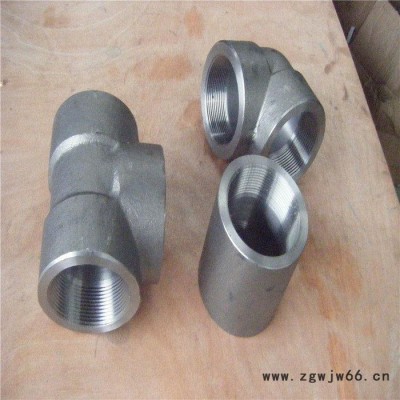

承插三通也叫锻制高压三通，属于高压管件，适用于高压管道中， 规格 DN15-100, 材质，20 #、201、304、316。压力：3000LB、 6000LB、9000LB。其结构形式有多种，按制造工艺可分为（冷、热）挤压三通、锻制三通和焊制三通，焊制三通又可分为厚壁加强焊制三通、单筋加强焊制三通和碟式加强焊制三通三种。按三通的外部形状可分为斜三通、正交三通和Y形三通。
尺寸范围
1/8"-4"
DN6-DN100
压力
3000#，6000#，9000#
标准
GB/T14383-2008
SH/T3410-1996(DN=10-80mm SCH80, sCH160)
HG/T21634-1998
ASME B16.11-2005
BS3799-1974
JIS B2316-2007
生产工艺
模锻，机械加工
应用范围
电厂，石油，天然气，化工，造船等
| 公称通径 | 承插孔深度 | 承插孔深度 | 壁厚 | 中心至承插孔底 | ||||||||
| A | ||||||||||||
| Cmin | 90°弯头、三通、四通 | 45°弯头 | ||||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 11 | 11 | - | 8 | 8 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 11 | 15 | - | 8 | 8 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - | 8 | 12 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 | 11 | 13 | 16 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 19 | 22 | 28 | 13 | 14 | 18 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 | 14 | 18 | 22 |
| 32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 27 | 32 | 35 | 18 | 21 | 22 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 | 21 | 25 | 25 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 | 25 | 29 | 29 |
| 65 | 2.1/2 | 16 | 76.9(73.8) | 7.7 | 12.5 | - | 41 | 57 | - | 29 | 32 | - |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 57 | 64 | - | 32 | 35 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - | 42 | - | - |
| 备注： 1、承插壁厚外围平均值不低于所列值，最小值仅限于局部区域。 2、每种规格的上下值分别代表最大、最小尺寸。 | ||||||||||||
本公司供应承插三通 承插件厂 高压承插三通，品牌思 泰 欧，型号1/8寸-12寸。参数为：摩擦系数 强，磨损量 1，管道厚度（mm） 8毫米，管道口径（mm） 325，材质 20#，抗撞强度（Mpa） 100。质量保证，欢迎咨询洽谈。
