| 是否可定制 | 是 |
|---|---|
| 公称转矩 | 8000 |
| 孔径 | 75 |
| 外形尺寸 | 250 |
| 许用转速 | 2400 |
| 重量 | 42.22 |
| 轴孔 | 100mm |
| 是否标准件 | 标准件 |
| 标准编号 | JB/T |
| 是否进口 | 否 |
| 联轴器类型 | 其它 |
| 品牌 | 昌盛联轴器 |
| 型号 | JS型 |
| 加工定制 | 是 |
| 是否原厂 | 是 |
| 允许扭矩 | 5600 |
JS蛇形弹簧联轴器结构特点: 1、减振性好，使用寿命长。 2、承受变动截荷范围大，起动安全。 3、传动效率高，运行可靠
基本参数和主要尺寸
联系电话：15612732289
| 型号 | 公称转矩Tn KN.m | 许用转速(n) r/min | 轴孔直径 d | 轴孔长度 L | 总长度 L0 | L2 | D | D1 | 间隙 t | 重量 kg | 润滑油 kg | 许用位移量 | ||
| 径向y | 轴向x | 角向a | ||||||||||||
| JS1 | 0.045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1.91 | 0.027 | 0.15 | ±0.3 | 0.076 |
| JS2 | 0.14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2.59 | 0.041 | 0.15 | ±0.3 | 0.076 |
| JS3 | 0.224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3.36 | 0.054 | 0.15 | ±0.3 | 0.076 |
| JS4 | 0.4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5.45 | 0.068 | 0.20 | ±0.3 | 0.10 |
| JS5 | 0.63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0.086 | 0.20 | ±0.3 | 0.127 |
| JS6 | 0.90 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10.4 | 0.113 | 0.20 | ±0.3 | 0.127 |
| JS7 | 1.80 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17.7 | 0.172 | 0.20 | ±0.3 | 0.15 |
| JS8 | 3.15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25.4 | 0.254 | 0.20 | ±0.3 | 0.18 |
| JS9 | 5.6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42.2 | 0.426 | 0.25 | ±0.5 | 0.20 |
| JS10 | 8.0 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54.5 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JS11 | 12.5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81.3 | 0.735 | 0.28 | ±0.6 | 0.25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0.908 | 0.28 | ±0.6 | 0.30 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1.135 | 0.28 | ±0.6 | 0.33 |
| JS14 | 35.5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1.952 | 0.30 | ±0.6 | 0.40 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2.815 | 0.30 | ±0.6 | 0.45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3.496 | 0.30 | ±0.6 | 0.5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3.76 | 0.38 | ±0.6 | 0.56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4.4 | 0.38 | ±0.6 | 0.6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5.63 | 0.38 | ±1.3 | 0.68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10.5 | 0.46 | ±1.3 | 0.74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16.1 | 0.46 | ±1.3 | 0.8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24.1 | 0.48 | ±1.3 | 0.89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33.8 | 0.48 | ±1.3 | 0.96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50.2 | 0.5 | ±1.3 | 1.07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67.2 | 0.5 | ±1.3 | 1.77 |
JS型蛇形弹簧联轴器ZB/TJ19023-90型号 JS1、JSB1、JS2、JSB2、JS3、JSB3、JS4、JSB4、JS5、JSB5、JS6、 JSB6、JS7、JSB7、JS8、JSB8、JS9、JSB9、JS10、JSB10、JS11、 JSB11、JS12、JSB12、JS13、JSB13、JS14、JSB14、JS15、JSB15、 JS16、JSB16、JS17、JSB17、JS18、JSB18、JS19、JSB19、JS20、 JSB20、JS21、JSB21
| h | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| b | 4 | 6 | 8 | 12 | 16 | 20 | 24 | 32 | 40 | 48 |
| 许用补偿量 | 型号 | ||||
| JS1～JS7 | JS8～JS9 JSB10～13 | JSB14～17 | JSB18～20 | JSB21～22 | |
| 径向△y/mm | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 |
| 角向△α | 1°30′ | 1° | 30′ | ||

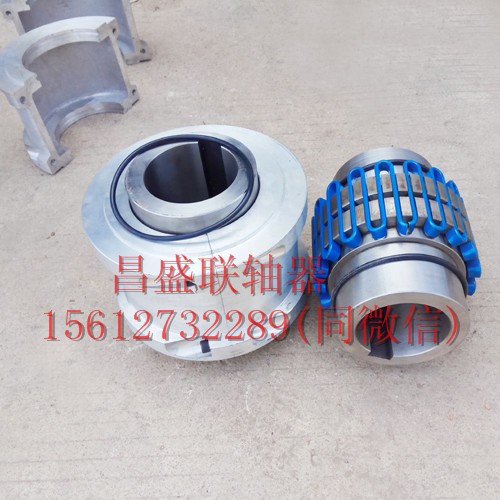

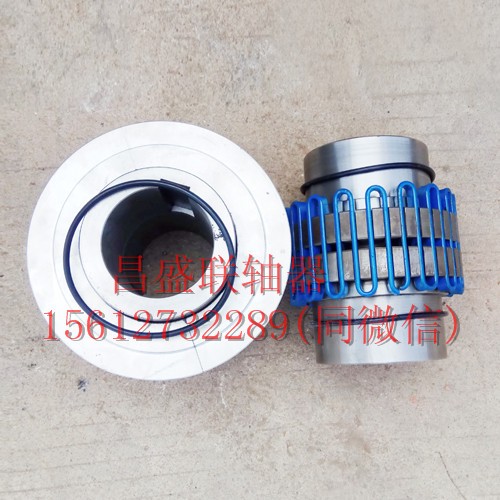

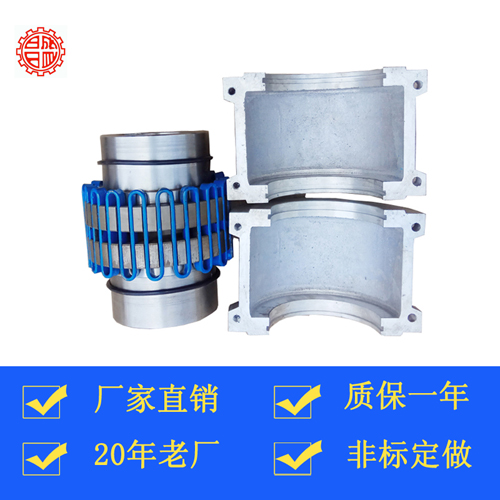

JS蛇形弹簧联轴器产品图：
联 系 人：刘静
联系电话：15612732289（同微信）
公司地址：河北省泊头市开发区1号路
