泊头市昌盛石化机械厂

样品或现货	现货
公称转矩	140-800000
孔径	65
外形尺寸	105-1260
许用转速	3200
重量	21
轴孔	25-500mm
是否可定制	是
是否标准件	标准件
标准编号	JB/T8869-2000
是否进口	非进口
联轴器类型	其它
品牌	昌盛联轴器
型号	JS型
是否原厂	是
允许扭矩	2400

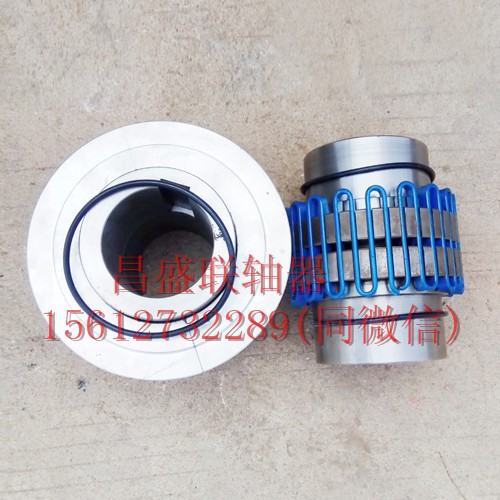

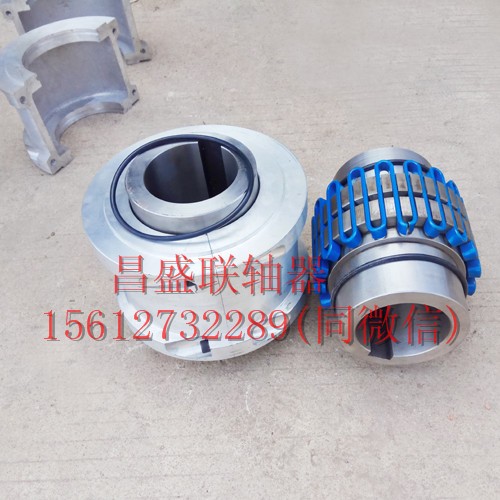

JS/JSB  恒刚度蛇形弹簧联轴器

JS蛇形弹簧联轴器JB/T8869-2000产品简介

JS蛇形弹簧联轴器减振性好，JS蛇形弹簧联轴器使用寿命长。JS蛇形弹簧联轴器承受变动截荷范围大，JS蛇形弹簧联轴器起动安全。3，传动效率高，运行可靠。

JS型水平方向安装罩壳联轴器基本参数和主要尺寸（JB/T8869-2000）/mm

型号	公称转 矩Tn/ N·m	许用转 速[n]/ r·min-1	轴孔直径d	L	L0	L2	D	D1	间隙 t	质量m (无孔) /kg	转动惯 量I/ kg·m2	润滑油 /kg
JS1	45	4500	18、19	47	97	66	95	—	3	1.91	0.00141	0.0272
			20、22、24
			25、28
JS2	140	4500	22、24	47	97	68	105			2.59	0.00223	0.0408
			25、28
			30、32、35
JS3	224		25、28	50	103	70	115			3.36	0.00327	0.0544
			30、32、35、38
			40、42
JS4	400		32、35、38	60	123	81	130			5.44	0.00727	0.068
			40、42、45、48、50
JS5	630	4350	40、42、45、48、50、55、56	63	129	94	150			7.26	0.0119	0.0862
JS6	900	4125	48、50、55、56	76	155	97	160			10.4	0.0185	0.113
			60、63、65
JS7	1800	3600	55、56	89	181	115	190			17.7	0.0451	0.172
			60、63、65、70、71、75
			80
JS8	3150		65、70、71、75	98	199	122	210			25.4	0.0787	0.254
			80、85、90、95
JS9	5600	2440	75	120	245	155	250		5	42.2	0.178	0.426
			80、85、90、95
			100、110
JS10	8000	2250	85、90、95	127	259	162	270			54.4	0.27	0.508
			100、110、120
JS11	12500	2025	90、95	149	304	191	310		6	81.2	0.514	0.735
			100、110、120、125
			130、140
JS12	18000	1800	110、120、125	162	330	195	346			121	0.989	0.907
			130、140、（150）
			160、170
JS13	25000	1600	120、125	184	374	201	384		—	178	1.85	1.13
			130、140、150						6
			160、170、180
			190、200
JS14	35500	1500	140、150	183	372	271	450	391		227	3.49	1.95
			160、170、180
			190、200
JS15	50000	1300	160、170、180	198	402	278	500	431		309	5.82	2.81
			190、200、220
			240
JS16	6300	1200	180	216	438	307	566	487		448	10.4	3.49
			190、200、220
			240、250、260
			280
JS17	90000	1100	200、220	239	484	321	630	555		619	18.3	3.76
			240、250、260
			280、300
JS18	125000	1000	240、250、260	260	526	325	675	608		776	26.1	4.4
			280、300、320
JS19	160000	900	280、300、320	280	566	355	756	660		1057	43.5	5.62
			340、360
JS20	224000	820	300、320	305	623	432	845	751	13	1424	75.5	10.53
			340、360、380
JS21	315000	730	320	325	663	490	920	822		1785	113	16.1
			340、360、380
			400、420
JS22	400000	680	340、360、380	345	703	546	1000	905		2267	175	24.06
			400、420、440、450
JS23	500000	630	360、380	368	749	648	1087	—		2950	339	33.82
			400、420、440、450、460、480
JS24	630000	580	400、420、440、450、460	401	815	698	1180			3833	524	50.17
JS25	800000	540	420、440、450、460、480、500	432	877	762	1260			4682	711	67.24

    注：1.若轴孔型式按GB/T3852与制造厂协商。

          2.质量、转动惯量是无孔的计算值。

泊头市昌盛石化机械厂于88年建厂从事搅拌行业，99年从事传动件联轴器行业。
