| 作用对象 | 水 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 卡套 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | DN15-DN100（mm） |
| 适用介质 | 水、蒸汽、油品等 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 用途 | 截止 |
| 类型(通道位置) | 直通式 |
| 品牌 | GEKO/盖科 |
| 型号 | GKV-136 |
产品特点 1.ISO 5211平台直接安装 2.防爆中轴 3.卡箍式 4.工作压力：DN8-DN50 1000psi DN65-DN80 800psi 5.适用温度范围：-20至180℃ 6.挂锁装置
| NO. | 零件名称 | 材质 |
| 1 | 本体 | ASTM A351 Gr.CF8M |
| 4 | 钢球 | SS316 |
| 5 | 中轴 | SS316 |
| 9 | 侧盖 | ASTM A351 Gr.CF8M |
| 12 | 球垫 | RTFE |
| 13 | 小薄片 | RTFE |
| 14 | 中口 | RTFE |
| 15 | 铁圈 | SS304 |
| 19 | 把手 | SS304 |
| 21 | 胶套 | VINYL GRIP |
| 22 | 下螺帽 | SS304 |
| 24 | 上螺帽 | SS304 |
| 28 | 锁片 | SS304 |
| 29 | 盘型华司 | SS304-CSP |
| 30 | 防松华司 | SS304 |
| 31 | O型环 | VITON |
| 32 | 抗磨片 | PTFE+25GGF |
| 35 | 螺丝 | SS304 |
| 36 | 弹簧华司 | SS304 |
| 37 | 螺帽 | SS304 |

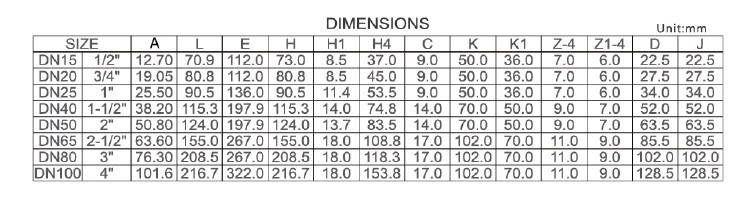

产品尺寸
