| 安装尺寸 | DN50 |
|---|---|
| 标准 | 国标 |
| 材质 | 304 |
| 工作温度 | 常温 |
| 公称通径 | 50mm |
| 公称压力 | 120 |
| 规格 | DN50 |
| 介质温度范围 | -20-120 |
| 口径 | DN50 |
| 连接形式 | 卡套 |
| 流动方向 | 双向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 电动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 形态 | 蝶式 |
| 压力环境 | 常压 |
| 品牌 | 埃克尔 |
| 型号 | D981F-16P |
| 加工定制 | 否 |
| 通道位置 | 直通式 |
电动卫生级蝶阀
一、 产品概述
电动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、拆装方便等优点。
二、 产品特点
1、采用304、316不锈钢精制而成
2、留到内壁240Grit抛光，保持流体畅通无阻
3、采用全包PTFE没有死角，安全卫生
4、无支架与执行器一体式连接
三、 产品规格参数
| 公称通径DN(mm) | 25～100 | |||
| 公称压力PN(MPa) | 1.0～1.6 | |||
| 执行器配型 | KLA1系列、KLB2系列、KLB3系列 | |||
| 控制方式 | 开关型（电开 电关）、调节型 | |||
| 电源压力 | AC220V、AC380V、DC24V | |||
| 公称压力(MPa) | 强度试验 | 1.5～2.4 | ||
| 密封试验 | 1..1～1.76 | |||
| 主要 零件 | 阀体 | 不锈钢304 | 不锈钢316 | 不锈钢316L |
| 阀芯 | 不锈钢304 | 不锈钢316 | 不锈钢316L | |
| 密封圈 | 聚四氟乙烯（PTFE） | |||
| 适用工况 | 适用介质 | 卫生级别工况适用 | ||
| 适用温度 | ﹣40～180℃ | |||
| 连接方式 |
| 快装式 | ||

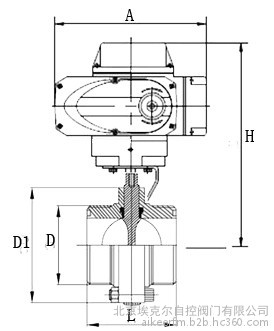

四、 产品连接尺寸
| 规格 DN(mm) | 安装尺寸 | ||||
| D1 | D2 | H | L | A | |
| 25 | 78 | 34 | 153 | 40 | 160 |
| 32 | 86 | 39 | 157 | 50 | 160 |
| 40 | 90 | 40 | 159 | 50 | 160 |
| 50 | 106 | 57 | 167 | 50 | 160 |
| 65 | 128 | 77 | 178 | 58 | 189 |
| 80 | 139 | 89 | 184 | 60 | 189 |
| 100 | 154 | 103 | 192 | 64 | 189 |
报价仅供参考，具体以实际电话咨询为准
本公司另有其他多种产品，欢迎选购洽谈
